5.4.6. Карданная передана погрузчика Амкодор 342 (ТО-28А)

5.4.6. Карданная передана погрузчика Амкодор 342 (ТО-28А)

Карданная передача предназначена для передачи крутящего момента от РОМа к ГМП и от ГМП к ведущим мостам погрузчика. Карданная передача (рисунок 5.11) состоит из: карданного вала 5, соединяющего РОМ с ГМП; карданного вала 4 привода заднего моста; карданной передачи переднего моста, состоящей из двух карданных валов 1 и 3 и промежуточной опоры 2.

Промежуточная опора (рисунок 5.12) предназначена для соединения двух карданных валов привода переднего моста и компенсации изменяющегося расстояния между мостом и ГМП в процессе поворота погрузчика. Опора выполнена в виде корпуса 6, внутри которого вал 1 опирается на подшипник 5. Смазка подшипника осуществляется через масленку 2. Снаружи подшипника в проходных крышках 4 и 7 установлены манжеты 3, предохраняющие выход смазки наружу. На выходящий шлицевой конец вала насажен фланец 8, с помощью которого осуществляется соединение с другим карданным валом.

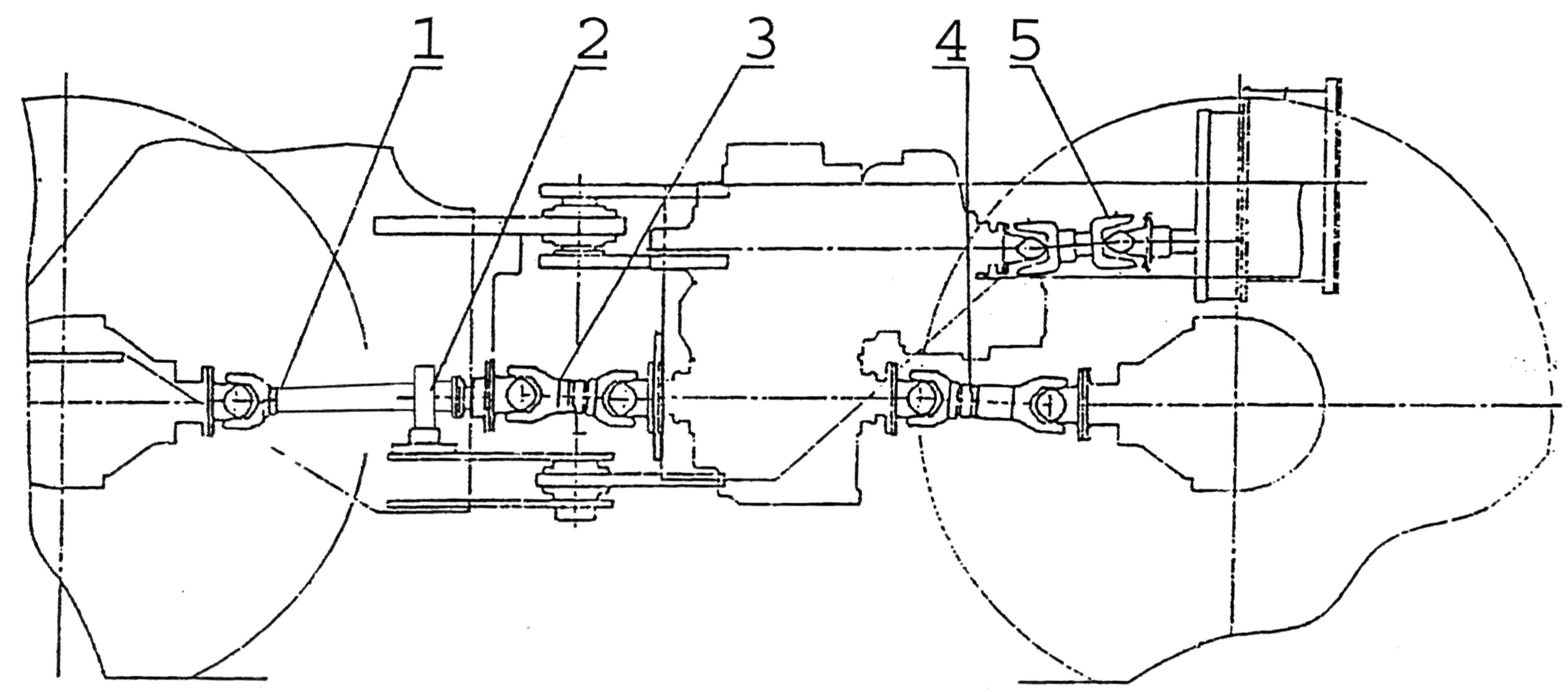

Рисунок 5.11 — Карданная передача

1,3,4,5 — карданные валы; 2 — промежуточная опора.

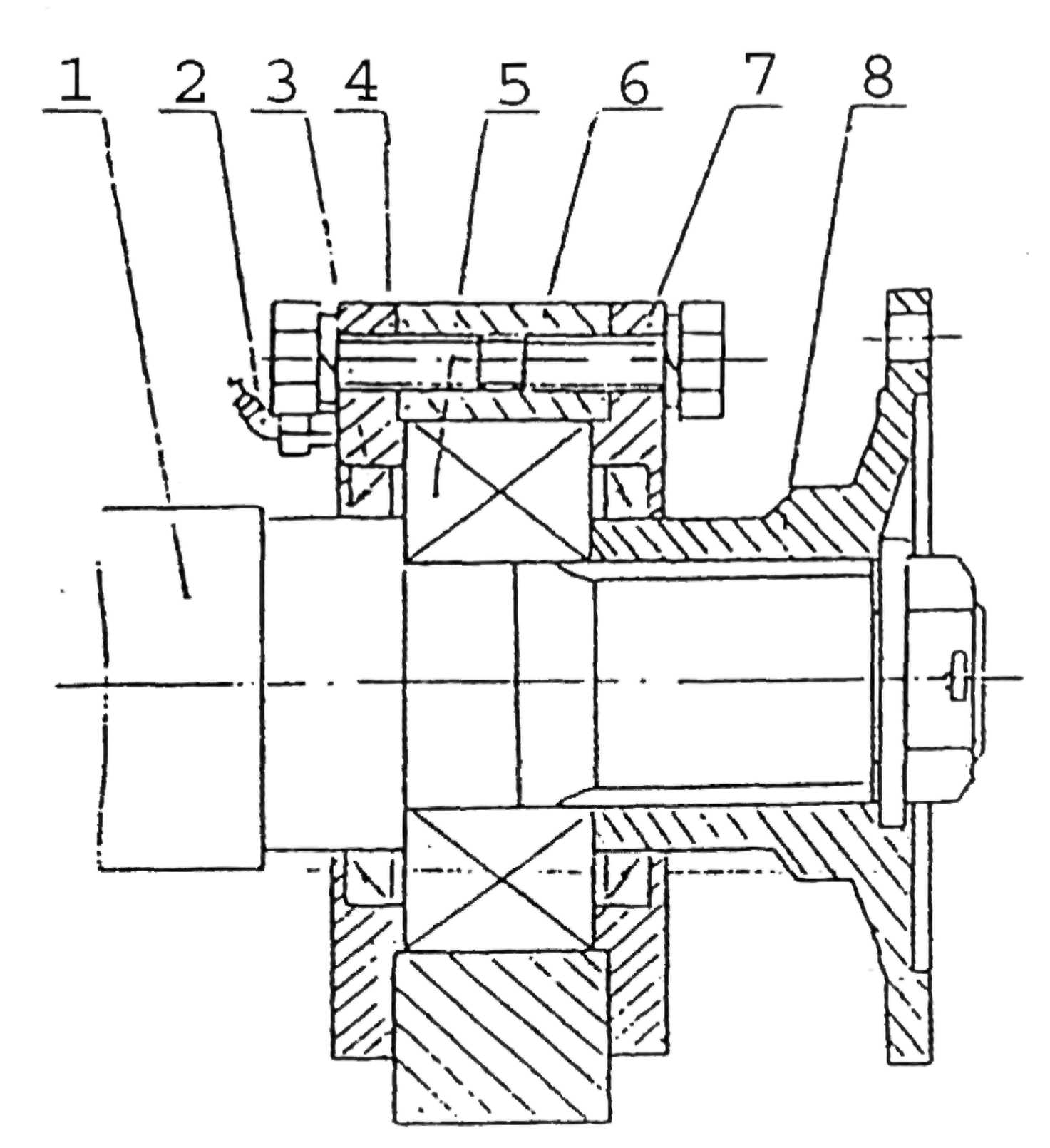

Рисунок 5.12 - Опора кардана

1 — вал; 2 — масленка; 3 — манжета; 4,7 — крышки; 5 — подшипник; 6 — корпус; 8 — фланец
