3.9. СИСТЕМА ПУСКА ДВИГАТЕЛЕЙ МИНИ-ТРАКТОРОВ

Пусковое устройство в мотоблоках и мотоорудиях обычно компонуется на кожухе вантилятора-маховика и в соответствии с этим может устанавливаться в передней части мотоблока (например, «Гольдони Супер-600» и МТЗ-05 —см. рис. 2.7 и 1.12), сверху двигателя (мотоблок «Роби-54») и сзади мотоблока («Агрия»), Запуск поперечно расположенного дизельного двигателя мотоблока «Исеки КД-1100» осуществляется непосредственно с помощью заводной рукоятки.

Схема механизма запуска двигателя 1Д90ТА

В дизеле 1Д90ТА предусматриваются системы электрического и механического запуска. Для электрического запуска применяется стартер (рис. 3.41, а) мощностью 1,3 кВт и рабочим напряжением 12 В. В корпусе 3 располагаются обмотки электромагнитов и установлен якорь стартера, который набран из отдельных изолированных пластин. В пластинах вырезаны пазы, и в них уложена обмотка якоря, концы секций которой припаяны к выступам коллектора, закрытого вместе со щетками пластиной 4. На валу якоря установлена приводная шестерня 1, которая при запуске перемещается по шлицам вала и входит

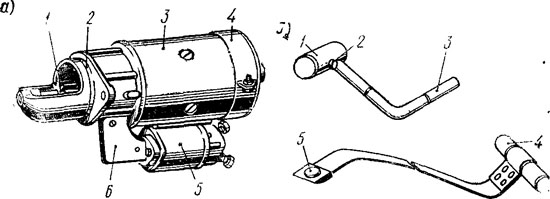

Рис. 3.41. Способы запуска дизеля 1Д90ТА микротрактора TZ-4K-14 128

в зацепление с. венцом 14 (см. рис. 3.12) маховика. Перемещение шестерни 1 (рис. 3.41, а) осуществляется под действием приводного механизма, закрытого крышкой 6, который срабатывает при подаче напряжения на реле 5. Якорь реле, соединенный с приводным механизмом, втягивается в реле и перемещает шестерню 1; в то же время подается напряжение на обмотки стартера. После начала работы двигателя привод к шестерне отключается специальной муфтой, возврат шестерни в исходное положение осуществляется под действием пружины. Крепится стартер к картеру двигателя посредством фланца 2, а управление электрическим запуском производится с помощью кнопки 20 включения стартера (см. рис. 3.35).

Система механического запуска дизеля предусматривает запуск с помощью заводной рукоятки и пускового шнура (рис. 3.41, б). При запуске с помощью заводной рукоятки цилиндрическая часть 1 вставляется в торцевую часть храповика вала двигателя таким образом, чтобы двусторонний штифт 2 рукоятки 3 вошел в зацепление с храповиком. Запуск осуществляется проворачиванием за рукоятку вала двигателя. В случае запуска пусковым шнуром зуб 5, расположенный на его конце, вставляется в выемку на заводном шкиве, который находится на переднем конце вала двигателя. Затем шнур наматывается по часовой стрелке на шкив. Для запуска двигателя следует резко потянуть рукой за рукоятку 4 шнура, проворачивая коленчатый вал двигателя.
