3.8. СИСТЕМА ЗАЖИГАНИЯ МИНИ-ТРАКТОРОВ

Система зажигания является важнейшей составной частью электрооборудования мини-трактора с карбюраторным двигателем, остальные части которой могут составлять приборы электропуска, освещения, световой и звуковой сигнализации. По своему назначению все приборы электрооборудования делятся на источники электрической энергии и ее потребители.

Источники электрической энергии на мини-тракторах выбираются в зависимости от вида и числа ее потребителей. Для питания электроэнергией карбюраторных двигателей применяют магнето, если же при этом необходимо питать еще и приборы освещения, то часто используют магдино, которое представляет собой магнето с дополнительно установленной в нем катушкой низкого напряжения. Если мини-трактор оснащен дизельным двигателем и на нем имеются осветительные или коммутационные приборы, то в качестве источника электроэнергии применяют генератор. При наличии на мини-тракторе электрозапуска двигателя в качестве источников электроэнергии применяют аккумулятор и генератор. Иногда аккумуляторы применяют и при отсутствии эл.ек-трозапуска, если необходимо иметь освещение при неработающем двигателе. На мини-тракторах применяют электросистемы напряжением 6, 12 и 24 В, но преимущественно 12 В.

Схема электрооборудования микротрактора TZ-4K-14

Системы электрооборудования с электрозапуском двигателя и наличием других электрических приборов, потребляющих электроэнергию, обычно применяют на более мощных мини-тракторах, в частности на микротракторах с карбюраторными двигателями или дизелями. В качестве примера такой сложной системы на рис. 3.35 приведена схема электрооборудования микротрактора TZ-4K-14, источниками тока в котором являются аккумулятор 17 и генератор 18. Однако на подавляющем большинстве моделей мотоблоков и мотоорудий применяются системы
электрооборудования, состоящие практически только из приборов, обеспечивающих воспламенение смеси в карбюраторных двигателях, т. е. системы зажигания.

Система зажигания карбюраторного двигателя мотоблока «Риони-2»

Схема такой системы зажигания мотоблока «Риони-2» представлена на рис. 3.36. В основе схемы лежит фланцевое однодисковое магнето типа М25Б левого вращения, которое объединяет в себе генератор переменного тока низкого напряжения и повышающий автотрансформатор, предназначенный для преобразования тока низкого напряжения в ток высокого напряжения. На неподвижном сердечнике якоря, имеющем два полюсных наконечника, намотаны две обмотки: первичная 1 и вторичная 2. Первичная обмотка одним своим концом соединена с массой, а другим — с неподвижным контактом 16 прерывателя. Подвижный контакт 17 прерывателя располагается на одном плече рычажка прерывателя 14. Сам рычажок соединен с массой, и, таким образом, при сомкнутых контактах 16 и 17 прерывателя образуется электрическая цепь первичной обмотки. Размыкание контактов прерывателя осуществляется при нажатии кулачка 13 на пятку второго плеча рычажка 14.

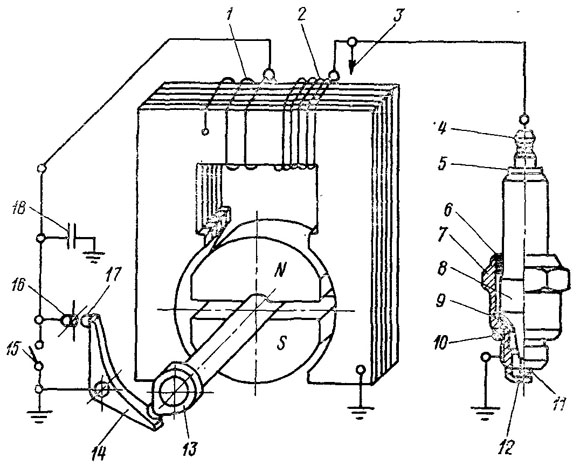

Рис. 3.36. Схема системы зажигания карбюраторного двигателя мотоблока «Риони-2»

Вторичная обмотка имеет значительно большее число витков, чем первичная. Одним концом она через первичную обмотку подсоединена к массе, а другим — через наконечник 4 — к центральному контакту 11 свечи 7. Параллельно контактам прерывателя установлен конденсатор 18, уменьшающий искрообразование при размыкании контактов и повышающий напряжение во вторичной обмотке, что способствует улучшению разряда между контактами свечи.

Между полюсами-наконечниками магнето вращается ротор — постоянный магнит. При вращении магнит создает в якоре переменное по значению и направлению магнитное поле, которое, пересекая проводники первичной обмотки, индуцирует в ее цепи переменный ток низкого напряжения, дважды изменяющий свое направление за один оборот ротора магнето. Этот ток достигает максимального значения, когда полюсы постоянного магнита оказываются повернутыми относительно башмаков якоря на 90°. Тогда же происходит резкое изменение направления на противоположное магнитного потока, пронизывающего витки первичной обмотки. В этот момент кулачок 13 прерывателя размыкает контакты 16 и 17, а следовательно, и цепь первичной обмотки. Исчезающий магнитный поток, образовавшийся вокруг витков первичной обмотки, индуцирует во вторичной обмотке электрический ток высокого напряжения. Размыкание контактов прерывателя осуществляется в момент времени, соответствующий подаче искры на свечу, а ток высокого напряжения проходит по цепи: вторичная обмотка 2, наконечник свечи 4, шайба 5, центральный электрод свечи 11, воздушный зазор между центральным 11 и боковым 12 электродами, корпус 7 свечи, масса двигателя, вторичная обмотка. Данная цепь имеет разрыв в воздушном зазоре, и при подаче высокого напряжения (не менее 12 тыс. В) на электроды свечи в зазоре образуется искра.

Если в момент размыкания контактов прерывателя образуется искра, то при дальнейшем увеличении зазора между контактами большая часть тока поступает на конденсатор 18. Конденсатор в результате поглощения тока заряжается, а искрение на контактах ослабевает. По достижению на обкладках конденсатора определенного значения напряжения образуется разрядный ток, имеющий направление, противоположное току в первичной обмотке. Образуемые этими токами магнитные потоки будут

противоположны по направлению, что приведет к быстрому размагничиванию сердечника трансформатора, а совокупность процессов быстрого размагничивания и намагничивания способствует дополнительному повышению э. д. с, на вторичной обмотке.

Центральный электрод 11 свечи соединяется с наконечником 4. Во избежание замыкания на корпус 7 свечи центральный электрод залит в изолятор 8, который должен выдерживать электрическое напряжение до 20—22 кВ. В корпусе свечи изолятор фиксируется медными прокладками 6 и 9. Боковой электрод 12 свечи соединен с корпусом, что обеспечивает контакт с массой. Уплотняется свеча в головке цилиндра посредством прокладки 10.

На магнето устанавливается выключатель 15, используемый для остановки двигателя. При замыкании его контактов создается цепь, исключающая из работы контакты прерывателя, и ток высокого напряжения во вторичной обмотке индуцироваться не будет. Предохранительный искровой промежуток 3 предупреждает пробой вторичной обмотки автотрансформатора током высокого напряжения, превышающим допустимое значение, что может возникнуть в результате отсоединения провода высокого напряжения от наконечника свечи.

Система зажигания двигателя УД-15

Система зажигания двигателя УД-15 состоит из одно-искрового магнето М-137 левого вращения и свечи А-10Н или ОН-302А. Свеча располагается сбоку головки, а магнето приводится во вращение от шестерни регулятора с помощью жесткой муфты. При установке магнето пальцы муфты входят в зацепление с шестерней привода регулятора.
