Трактор ДТ-75М. Установка головки цилиндров

При установке головок цилиндров:

а) протрите привалочные плоскости блок-картера и головки цилиндров;

б) установите прокладку головки цилиндров широкой стороной окантовки на поверхность блок-картера, предварительно смазав ее графитовой пастой. Обратите внимание на правильность установки прокладки головки цилиндров на бурты гильз цилиндров;

в) затяните моментом 16—18 кгс-м гайки крепления головки цилиндров в последовательности, указанной на рис. 79, не менее чем в два приема;

г) проверьте и при необходимости отрегулируйте зазоры клапанов и зазоры в механизме декомпрессии.

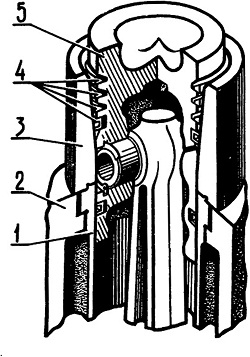

Трактор ДТ-75М. Установка поршня в гильзу цилиндра:
1 — гильза цилиндра; 2 — блок-картер; 3 — приспособление для установки поршня в гильзу цилиндра; 4 — кольца поршневые; 5 — поршень

Трактор ДТ-75М. Замена механизма уравновешивания

Замену механизма уравновешивания производите в следующей последовательности:

а) снимите механизм уравновешивания;

б) снимите коленчатый вал;

в) снимите шестерню 4 (рис. 11) привода механизма уравновешивания с коленчатого вала. Проверьте наличие штифта 3. Нагрейте шестерню в масле до температуры 150—180°С и напрессуйте ее на коленчатый вал. Установите коленчатый вал в центрах на станок и проверьте торцовое биение шестерни, которое должно быть не более 0,2 мм. Проверьте зазор между торцом штифта 3 и поверхностью паза шестерни 4. Зазор должен быть 0,9—2,6 мм. Затяните болты 8 и законтрите их. Допускается неприлегание шестерни привода механизма уравновешивания к бурту посадочной поверхности коленчатого вала не более 0,15 мм (проверяется щупом);

г) проверьте совпадение меток на груз-шестернях механизма уравновешивания. Груз-шестерни должны свободно от руки проворачиваться в подшипниках. Проверьте боковой зазор между зубьями груз-шестерни в трех точках равномерно по окружности. Зазор должен быть 0, 16—0,35 мм. Проверьте осевой люфт груз-шестерни, который должен быть 0,15—1,5 мм. Боковой зазор и осевой люфт груз-шестерен обеспечивается заводской регулировкой;

д) проверьте утопание резьбовых втулок под болты крепления механизма уравновешивания под нижней плоскостью блок-картера (утопание должно быть в пределах 1—3 мм);

е) установите коленчатый вал;

ж) установите поршень первого цилиндра в ВМТ;

з) установите механизм уравновешивания на двигатель на штифты и на регулировочные прокладки 2, при этом зуб с меткой ведущей груз-шестерни должен входить между зубьями шестерни 4, имеющими метки;

и) затяните болты 11 крепления механизма уравновешивания к блок-картеру моментом 20—22 кгс-м и проверьте боковой зазор в зацеплении груз-шестерни и шестерни привода механизма уравновешивания в трех точках равномерно по окружности. Зазор должен быть 0,3—0,45 мм. При необходимости отрегулируйте зазор установкой регулировочных прокладок 2 между корпусом механизма уравновешивания и блок-картером, не выводя шестерни из зацепления;

к) затяните болты крепления механизма уравновешивания и вторично проверьте боковой зазор. При получении нормального зазора законтрите болты шайбами 10.


ВНИМАНИЕ! При возникновении отказов в механизме уравновешивания во избежание простоев допускается кратковременная работа двигателя без механизма уравновешивания. При этом будет наблюдаться некоторое повышение его вибрации. В

случае работы без механизма уравновешивания все маслопроводы должны быть установлены на свои места и закреплены. Корпус механизма устанавливается без груз-шестерни. Взамен корпуса допускается устанавливать дистанционную металлическую втулку. Втулка должна иметь размеры: диаметр наружный—34 мм, диаметр внутренний—23 мм, длину —144 мм. При установке дистанционной втулки шайбы 10 под болт 11 не устанавливаются. Болт крепления маслопровода должен стопориться обязательно.
