Трактор ДТ-75М. Механизм навески




Механизм навески (рис. 52), рычажно-шарнирный четырехзвенного типа, предназначен для присоединения к трактору навесных и полунавесных машин и орудий и обеспечения их правильной установки в рабочем и транспортном положениях. Он

установлен сзади трактора на специальных кронштейнах рамы с помощью сварных стоек. Механизм навески состоит из следующих узлов и деталей: двух подъемных рычагов 3 и 8, двух нижних тяг 21 и 33, верхней тяги 4, двух раскосов 19 и 34, верхней оси 1, вала рычагов 5, нижней оси 35, оси цилиндра 37 и двух ограничительных цепей 26.

На верхней оси 1 свободно вращается полый вал рычагов 5, на шлицевых концах которого установлены подъемные рычаги 3 и 8. На левом конце вала расположен рычаг 2 штока, свободно вращающийся на валу. Если золотник распределителя установлен в положение «подъем», поршень силового цилиндра под давлением масла действует через шток на рычаг штока, который свободно поворачивается до тех пор, пока его опорная площадка не упрется в площадку на нижней стороне левого подъемного рычага. После этого будут поворачиваться подъемные рычаги, которые раскосами 19 и 34 поднимают нижние тяги 21 и 33 вместе с орудием в транспортное положение.

В средней части к валу рычагов шарнирно прикреплена верхняя центральная тяга 4. Тяга,состоит из вилки 13 с пружинным амортизатором 12, регулировочной муфты 11 и головки 9 с пальцем в сборе 10.

Нижняя ось 35 прикреплена к соединительным кронштейнам рамы при помощи бугелей прицепного устройства. На оси установлена центральная головка 31, состоящая из двух половин, соприкасающихся друг с другом при двухточечной схеме наладки и раздвинутых вдоль оси до соприкосновения с соединительными кронштейнами рамы при трехточечной схеме. К половинам головки крепятся нижние тяги 21 и 33.

К концам нижних тяг и верхней центральной тяги сферическими шарнирами присоединяется навесное орудие. В каждой нижней тяге предусмотрено телескопическое устройство. Оно позволяет удлинить тягу на 80 мм. Им пользуются при подсоединении навесных орудий к трактору.

Нижние тяги и подъемные рычаги соединены раскосами 19 и 34, которые состоят из вилки 18, нижнего винта 17, регулировочной муфты 16, верхнего винта 15 и серьги 14.

Для ограничения поперечных перемещений навесных орудий служат ограничительные цепи 26. Цепи должны быть натянуты так, чтобы задние концы тяг перемещались не более чем на 30 мм в ту и другую сторону. Длину цепей изменяют при поднятом положении орудия, вращая регулировочные муфты 32, в резьбовые отверстия которых ввернуты винты 30.

В механизме навески регулируют длину верхней тяги и раскосов.

Механизм навески имеет специальную тягу для фиксации навешенной машины (орудия) или самого механизма навески в транспортном положении.

Тяга состоит из муфты 6, свободно поворачивающейся на валу, рычагов 5 и вилки 24, которая в транспортном (поднятом) положении соединяется с нижней тягой 21 при помощи рымболга 20 и пальца.

Для перевода механизма навески в рабочее (опущенное) положение отсоедините вилку 24 от нижней тяги (предварительно . сняв с нее нагрузку путем перевода рычага распределителя, при работающем насосе гидросистемы, в положение «Подъем») и присоедините её к правой стойке 7 при помощи пальца.

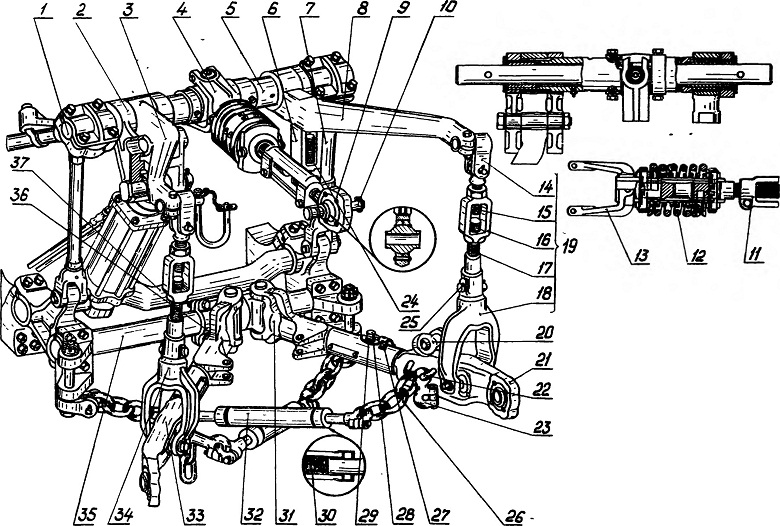

Рис. 52. Трактор ДТ-75М. Механизм навески:
1 — верхняя ось; 2 — рычаг штока; 3 — рычаг подъемный левый; 4 — верхняя (центральная) тяга; 5 — вал рычагов; 6 — муфта; 7 — стойка;
8 — рычаг подъемный правый; 9 — головка верхней тяги; 10 — палец в сборе; 11 — регулировочная муфта верхней тяги, 12 — пружина амортизатора верхней тяги; 13 — вилка верхней тяги; 14 — серьга раскоса;15 — верхний винт раскоса; 16 — регулировочная муфта раскоса;
17 — нижний винт раскоса; 18 — вилка раскоса: 19 — правый раскос;20 — рымболт: 21 — нижняя тяга правая: 22 — стремянка: 23 — дополнительное звено; 24 — вилка; 25 — палеи раскоса; 26 — ограничительная цепь; 27 — фиксатор; 28 — палец левой нижней тяги; 29 — пружина пальца левой нижней тяги: 30 — регулировочный винт муфты ограничительной цепи; 31 — центральная головка нижних тяг; 32 — регулировочная муфта ограничительной цени; 33 — нижняя тяга левая: 34 — раскос левый; 35 — нижняя ось; 36 — упор; 37 — ось силового цилиндра
