Трактор ДТ-75М. Основной и выносной силовые цилиндры
Основной силовой цилиндр двустороннего действия установлен шарнирно на
задней оси рамы. Он состоит из корпуса 7 (рис. 50), передней 9 и задней
2 крышек, штока 8 и поршня 3.
На фланце передней крышки имеются приливы, в которые ввернуты штуцеры
для присоединения шлангов, и замедлительный клапан 15 (рис. 51),
служащий для уменьшения скорости опускания навесных орудий.
К приливу задней крышки 2 крепится бугель 1, который образует с крышкой
отверстие, которым цилиндр устанавливается на оси рамы трактора.

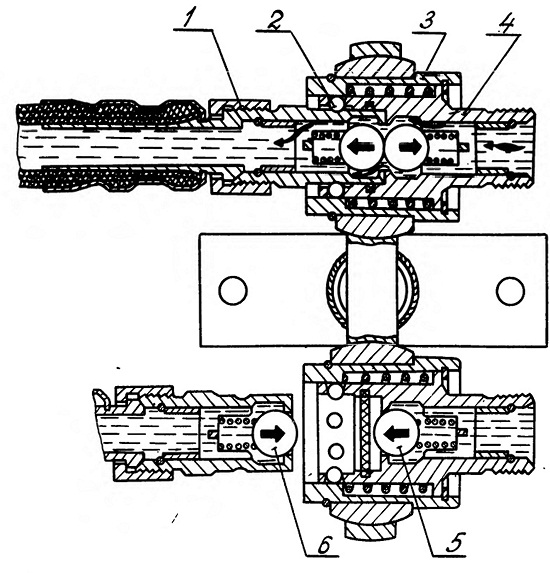

Рис. 49. Трактор ДТ-75М. Разрывная муфта:
1 — корпус разрывной муфты; 2 — шарик фиксатора; 3 — запорная втулка; 4
— корпус разрывной муфты; 5 и 6 — запорные шарики
В расточке верхней части передней крышки
смонтировано устройство для очистки штока от грязи. Оно состоит из
металлических пластинок — чистиков 14, закрытых сверху шайбой 11.
В передней крышке 9 расположен клапан 10 регулирования хода поршня.
Величину хода поршня регулируют в пределах до 250 мм, перемещая упор 13
по штоку. Для начала подъема орудия необходимо, чтобы зазор между торцом
стержня клапана 10 и упором 13 был не менее 10—12 мм.
Выносные цилиндры служат для обеспечения работы прицепных
гидроуправляемых машин и управляются с места водителя рычагами
гидрораспределителя. От основного силового цилиндра выносные отличаются
диаметром, грузоподъемностью и ходом поршня.

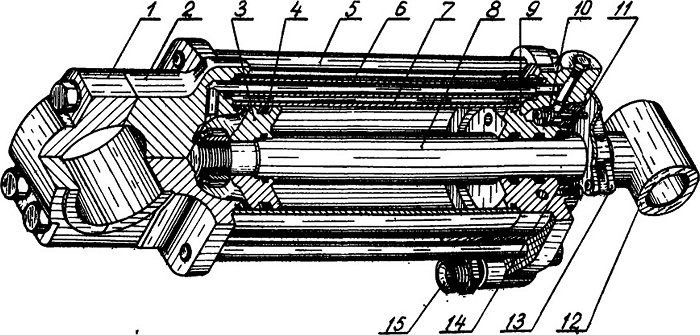

Рис. 50. Трактор ДТ-75М. Основной силовой цилиндр:
1 — бугель; 2 — задняя крышка; 3 — порииень;4 — кольцо; 5 — шпилька; 6 —
маслопроводная трубка; 7— корпус цилиндра; 8— шток; 9— передняя крышка;
10— клапан; 11 — шайба; 12 — головка штока; 13 — упор ограничительный;
14 — чистики; 15 — замедлительный клапан
Рис. 51. Трактор ДТ-75М. Замедлительный клапан:
а — при опускании орудия; б — при подъеме орудия; I — корпус клапана; 2
— шайба капана;3 — штифт
