Трактор ДТ-75М. Автоматическая сцепка СА-2



В конструкции предусмотрена автоматическая сцепка для присоединения навесных и полунавесных сельскохозяйственных машин к трактору одним трактористом с места водителя в кабине трактора.

Соединение механизма навески трактора с сельхозмашиной осуществляется с помощью сцепки, установленной на нем, и сопрягаемого со сцепкой устройства — «замка», устанавливаемого на сельхозмашине (замок не входит в конструкцию сцепки).

Автоматическая сцепка (рис.

53) состоит из рамки 4, сваренной из двух квадратных труб, сменных пальцев 5, кронштейна-повысителя

2 и рукоятки 1 с тросиком. При помощи сменных пальцев 5, с разными диаметрами цапф, рамка 4 присоединяется к продольным тягам механизма навески трактора.



Присоединение рамки 4 к центральной тяге навесной системы трактора осуществляется при помощи щеки 6 (верхние отверстия). Отверстия на щеке 6 используются также для крепления кррнштейна-повысителя 2. Собачка 3 с помощью пружины фиксирует соединение рамки 4 с замком сельхозмашины.

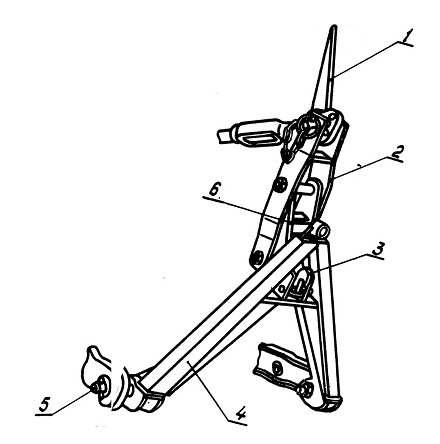

Рис. 53. Трактор ДТ-75М. Автоматическая сцепка:
1 — рукоятка; 2 — кронштейн-повыситель; 3 — собачка; 4 — рамка;
5 — палец; 6 — щека
