ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ

К вспомогательному оборудованию относятся кабина, вентиляционно-очистительная установка, обогрев кабины, сиденья.


Трактор ДТ-75М. Кабина

На тракторе устанавливается цельнометаллическая двухместная герметизированная, вентилируемая и подрессоренная кабина (рис. 5), обеспечивающая нормальные условия труда тракториста при работе трактора в различных климатических условиях.

Для снижения уровня шума и вибрации внутренние панели кабины облицованы тепло-и шумоизолирующими материалами, а кабина, сиденье, органы управления трактором и топливный бак размещены на общей платформе, устанавливаемой на раме трактора на шести резиновых амортизаторах.

Для снижения запыленности и загазованности кабина герметизирована, имеет вентиляционно-очистительную установку, используемую в жаркое время года, и водяной отопитель калориферного типа, включаемый в работу в холодное время года.

Для улучшения обзорности кабина смещена вправо от продольной оси трактора.

Верхний пояс кабины максимально остеклен стеклами типа «сталинит» с резиновыми уплотнителями. Заднее и переднее окна не открываются. Левое большое окно может приоткрываться (с помощью специальной кулисы) на определенную величину, а при повороте рукоятки в положение «вертикально вниз» окно раскрывается под углом 90°.

К правой боковине кабины на петлях прикреплена дверь, снабженная опускающимся стеклом, стеклоподъемником и замком. Проем кабины уплотнен резиной специального профиля, уложенной в желобок. Внутри кабина теплоизолирована слоем полиуретанового поропласта, облицованного водостойким картоном. Но не рекомендуется мыть внутренние поверхности

кабины струей воды. Пол в задней части кабины наклонный что обеспечивает демонтаж шкивов тормозов заднего моста без снятия кабины.

Работа трактора с открытой дверью кабины категорически запрещается.







Трактор ДТ-75М. Вентиляционно-очистительная установка кабины

Для создания нормальных температурных условий в кабине трактора предусмотрена естественная и принудительная вентиляция воздуха.

Естественная вентиляция кабины обеспечивается при открытом левом окне и опущенном стекле двери. Принудительная вентиляция кабины осуществляется вентиляционно-очистительной установкой, подающей в кабину .очищенный от пыли, увлажненный и охлажденный воздух.

Вентиляционная установка включается при работе трактора в пыльных и жарких условиях, при этом окна и двери кабины должны быть закрыты.

Включение вентиляционной установки производится переводом тумблера, расположенного на панели приборов, в положение «Вентилятор» только после заполнения водяного бака установки водой.

Вентиляционно-очистительная установка расположена в заднем левом углу кабины за сиденьем пассажира. Она состоит из нагнетательной трубы воздуховода 1 (рис. 55), корпуса 7, внутри которого расположена кассета 8, водяного бака 15 и поддона 14.

На верхней плоскости водяного бака имеется заливная горловина, закрываемая крышкой 19. В горловине размещена рукоятка 18 со стержнем, на котором установлена резиновая пробка 11, закрывающая отверстие для слива воды из поддона. На этом же стержне закреплена решетка 10.

Полости водяного бака 15 и поддона ,14 сообщаются через отверстие в штуцере 13, которое закрывается резиновым клапаном с поплавком 12, расположенным в камере. Вода через отверстие в штуцере заполняет частично полость поддона.

Принцип действия вентиляционно-очистительной установки заключается в следующем. Центробежный вентилятор забирает воздух над крышей кабины и подает его в нагнетательный воздуховод. При этом воздух проходит предварительную центробежную очистку: пыль выбрасывается через специальные щели в улитке 20, расположенной на крыше кабины.

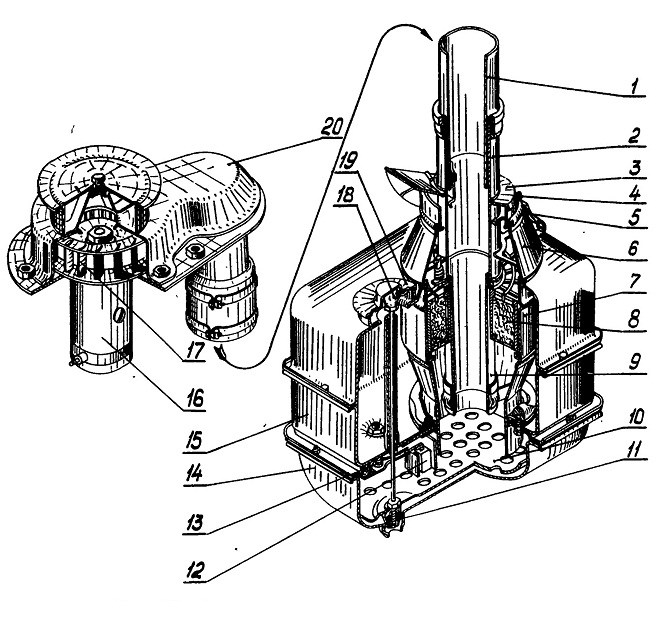

Рис. 55. Трактор ДТ-75М. Вентиляционно-очистительная установка:
1,2,9— труба воздуховода; 3 — патрубок; 4 — винт; 5 — защелка; 6 — кожух; 7 — корпус; 8 — кассета; 10 — решетка; 11 — пробка резиновая; 12 — поплавок; 13 — штуцер; 14 — поддон; 15 — бак водяной; 16 — электродвигатель привода вентилятора; 17 — вентилятор центробежный:
18 — рукоятка со стержнем; 19 — крышка; 20 — улитка







Дополнительно воздух очищается от пыли в поддоне установки, контактируя с водой и изменяя направление движения на противоположное. Окончательная очистка воздуха от пыли и от брызг воды производится кассетой 8. Очищенный воздух через верхний патрубок 3 подается в кабину. Воздух, проходя через воздухоочиститель, охлаждается за счет испарения воды, находящейся в поддоне. Направление потока очищенного воздуха, выходящего из воздухоочистителя в кабину, может изменяться по желанию тракториста путем поворота вокруг трубы верхнего патрубка 3, положение которого фиксируется винтом 4, и поворотом заслонки, которая фиксируется гайкой-барашком.

Уровень воды в поддоне автоматически регулируется клапаном с поплавком, который закрывает и открывает отверстие,



соединяющее полости. водяного бака и поддона. Уровень воды устанавливается на расстоянии 34—10 мм от нижнего торца трубы воздуховода 9.

Включать в работу вентиляционно-очистительную установку без воды в поддоне категорически запрещается из-за резкого снижения эффективности ее работы.
