Трактор ДТ-75М. Обогрев кабины

Для обеспечения оптимальной температуры воздуха в зоне рабочего места тракториста в зимний период в кабине трактора установлен унифицированный отопитель калориферного типа. Отбор горячей воды, питающей отопитель, производится по трубопроводу от блока пускового двигателя и отопителю. Остывшая вода из радиатора отопителя по второму трубопроводу поступает в патрубок нижнего бака водяного радиатора. Наружный воздух, проходя через соты радиатора отопителя, нагревается и поступает в кабину двумя потоками: одна треть потока воздуха идет на обогрев переднего стекла и две трети — к полу кабины. Включение и отключение подачи воздуха из системы обогрева кабины производится левым переключателем, раположенным на панели приборов.

В летний период система обогрева кабины должна быть отключена от системы охлаждения двигателя. Для этого необходимо отсоединить трубу отопителя от пускового двигателя, поставить под фланец прикладываемую к трактору резиновую заглушку (дет. 88. 46. 248) и вновь подсоединить трубу.

Перед подключением системы обогрева кабины к системе охлаждения двигателя радиатор отопителя промойте чистой водой под давлением 0,5 кгс/см2 в течение 2 — 5 минут.


Трактор ДТ-75М. Сиденья

В кабине трактора установлено два сиденья: для тракториста и для вспомогательного рабочего.

Сиденье тракториста (рис. 56) — регулируемое, подрессоренное, с подвеской параллелограммного типа и регулируемой по углу наклона спинкой. Оно состоит из панели сиденья 7 и четырехзвенника 10 с гидравлическим амортизатором 11 для гашения колебаний.

К панели сиденья крепится подушка сиденья; к панели стенки прикреплены кронштейны откидных подлокотников 1 с подушками 2.

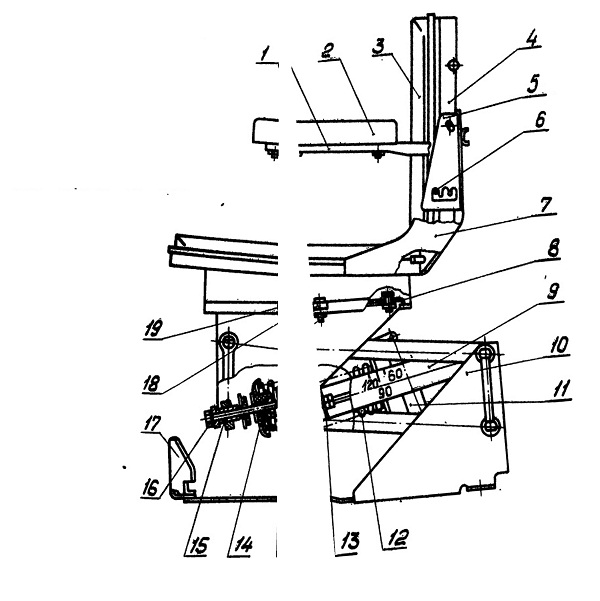

Рис. 56. Трактор ДТ-75М. Сиденье тракториста
1 — кронштейн подлокотника;
2 — подушка подлокотника
3 — подушка; 4 — панель спинки; 5 — накладка левая; 6 — ось; 7 — панель сиденья; В — постель панели; 9 — вилка;
10 — четырехЗвенннк; 11 — амортизатор; 12 — пружина;
13 — кольцо регулировочное;
14 — буфер; 15 — втулка резьбовая; 16 — болт регулировочный; 17 — ограждение; 18 — гайка барашек; 19 — скоба

Для удобства управления трактором сиденье регулируется по массе и росту тракториста, а также по расстоянию от органов управления.

На вилке 9 нанесены три риски с цифрами 60, 90 и 120, соответствующие массе тракториста в кг. При регулировке сиденья по массе тракториста отсчет ведется относительно задней шайбы пружины 12.





Сиденье вспомогательного рабочего (рис. 57) состоит из панели сиденья 2, двух подушек 1, передней опоры 6 и двух задних опор 5. Сиденье вспомогательного рабочего складывается (для удобства обслуживания вентиляционно-очистительной установки).

Для складывания сиденья рычаг защелки 3, установленный в обойме, выведите вперед (по ходу трактора), преодолев усилие пружины 4, выведите панель сиденья 2 из зацепления с защелкой

3 и сложите его. При обслуживании трансмиссии, связанном с

демонтажом листов пола кабины, сиденье вспомогательного рабочего снимается с трактора. Для его снятия расконтрите фиксирующий болт 8, снимите ось 7 и освободите зацепление панели сиденья 2 с защелкой 3.

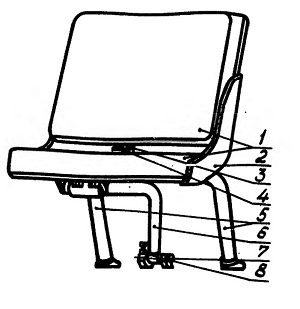

Рис. 57. Трактор ДТ-75М. Сиденье вспомогательного рабочего:
1 — подушка сиденья; 2 — панель сиденья; 3 — защелка; 4 — пружина; 5 — опора задняя; 6 — опора передняя; 7 — ось; 8 — болт фиксирующий.
