4.32.2.

Вентиляционная установка кабины трактора ДТ-75Н

Для создания нормальных температурных условий в кабине трактора предусмотрена естественная и принудительная вентиляция воздуха.

Естественная вентиляция кабины обеспечивается при открытом левом окне и опущенном стекле двери. Принудительная вентиляция кабины осуществляется вентиляционной установкой, подающей в кабину очищенный от пыли, увлажненный и охлажденный воздух.

вентиляционная установка включается при работе трактора в пыльных и жарких условиях, при этом окна и двери кабины должны быть закрыты.

Перед включением в работу вентиляционной установки водяной бак установки должен быть заполнен водой.





Включение вентиляционной установки производится переводом тумблера, расположенного на панели приборов, в положение «Вентилятор».

вентиляционная установка расположена в заднем левом углу кабины за сиденьем вспомогательного рабочего. Она состоит из нагнетательной трубы воздуховода 1 (рис. 84)г корпуса 7, внутри которого расположена кассета 8, водяного бака 14 и поддона 13.

На верхней плоскости водяного бака имеется заливная горловина, закрываемая крышкой 18. в горловине размещена рукоятка 17 со стержнем, на котором установлена резиновая пробка 10t закрывающая отверстие для слива воды из поддона. На этом же стержне закреплена решетка 9.

Полости водяного бака 14 и поддона 13 сообщаются через отверстие в штуцере 12, которое закрывается резиновым клапаном с поплавком 11. Вода через отверстие в штуцере заполняет частично полость поддона.

Принцип действия вентиляционной установки заключается в следующем. Центробежный вентилятор забирает воздух над крышей кабины и подает его в нагнетательный воздуховод. При этом воздух проходит предварительную центробежную очистку: пыль выбрасывается через специальные щели в улитке 19, расположенной на крыше кабины.



Дополнительно воздух очищается от пыли в поддоне установки, контактируя с водой и изменяя направление движения на противоположное. Окончательная очистка воздуха от пыли и от брызг воды производится кассетой 8. Очищенный воздух через верхний патрубок 3 подается в кабину. Проходя через воздухоочиститель, воздух охлаждается за счет испарения воды, находящейся в поддоне. Направление потока очищенного воздуха, выходящего из воздухоочистителя в кабину, может изменяться по желанию тракториста путем поворота вокруг трубы верхнего патрубка 3, положение которого фиксируется пиитом 4 и поворотом заслонки, которая фиксируется гайкой-барашком.

Уровень воды в поддоне автоматически устанавливается клапаном с поплавком, который закрывает и открывает отверстие, соединяющее полости водяного бака и поддона.

Включать в работу вентиляционную установку без воды в поддоне не рекомендуется из-за резкого снижения эффективности ее работы.

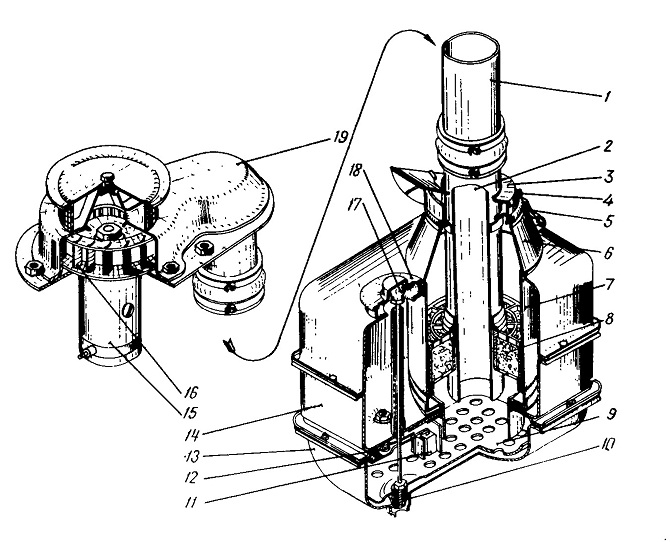

Рис. 84. Вентиляционная установка:
1, 2 — труба воздуховода; 3 — патрубок; 4 — винт; 5 — защелка; 6 — кожух; 7 — корпус; 8 — кассета; 9 — решетка; 10 — пробка резиновая; 11 — поплавок; 12 — штуцер; 13 ;— поддон; 14 — бак водяной, 15 — электродвигатель привода вентилятора; 16 — вентилятор центробежный; 17 — рукоятка со стержнем; 18 — крышка; 19— улитка











4.32.3. Обогрев кабины трактора ДТ-75Н

Для обеспечения оптимальной температуры воздуха в зоне рабочего места тракториста в зимний период в кабине трактора установлен унифицированный отопитель калориферного типа. Отбор горячей воды, питающей отопитель, производится по трубопроводу от блока пускового двигателя к отопителю. Остывшая вода из радиатора отопителя по второму трубопроводу поступает в патрубок нижнего бака водяного радиатора. Наружный воздух, проходя через соты радиатора отопителя, нагревается и поступает в кабину двумя потоками: одна треть потока воздуха идет на обогрев

переднего стекла, исключающий возможность его запотевания и обледенения, и две трети — к полу кабины, включение и отключения подачи воздуха из системы обогрева кабины производится левым переключателем, расположенным на панели приборов.

Тракторы отправляют с завода с подключенной системой обогрева кабины к системе охлаждения дизеля.

В летний период система обогрева кабины должна быть отключена от системы охлаждения дизеля.
