4.31.

Электрооборудование трактора ДТ-75Н

Установленное на тракторе электрооборудование постоянного тока с номинальным напряжением 12 В обеспечивает запуск пускового двигателя стартером, освещение трактора и агрегата в ночное время, привод вентилятора отопителя в вентиляционной установки, звуковую и световую сигнализацию и др.

Соединение проводов электрооборудования выполнено по однопроводной схеме, т. е. ко всем потребителям подходит только один провод от положительного полюса, а отрицательный полюс потребителей и источников тока соединен с корпусом («массой») трактора.

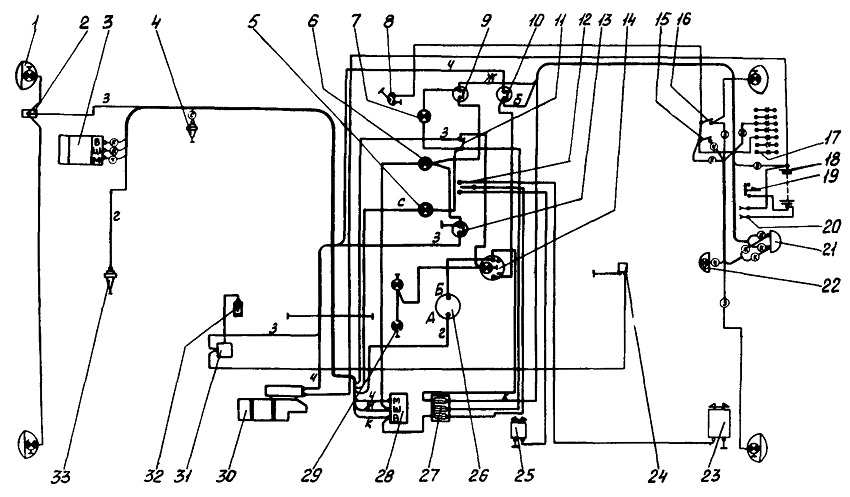

Схема электрооборудования трактора ДТ-75Н




1 — фара ФГ-304 (4 шт.) с лампами по 32 св; 2 — панель соединительная проводов ПС4-А2; 3— генератор Г306-Г1; 4 — сигнализатор максимально допустимой температуры масла; 5 — фонарь контрольной лампы ПД20-Е; сигнализирующий о перегреве масла в дизеле; 6— фонарь контрольной лампы ПД20-Е; контролирующий включение «массы» в цепь; 7 — фонарь контрольной лампы ПД20-Е, контролирующий включение звукового сигнала; 8 — стеклоочиститель СП230; 9 — включатель ВК322 для включения звукового сигнала; 10—включатель ВК317 для включения стартера; 11—включатель передних фар; 12 — переключатель П46А для включения электродвигателей МЭ-236 или МЭ22;

13—включатель ВК322 «стоп» пускового двигателя; 14 — амперметр АП-111 15 — включатель плафона; 16 — включатель задних фар; 17 — розетка штепсельная ПС300А для подключения потребителей тока на прицепных орудиях; 18 — батарея аккумуляторная 6СТ-50ЭМ; 19 — включатель «массы» ВК318Б;

20 — розетка 47К для включения переносной лампы; 21 — сигнал звуковой С311; 22 — плафон ПК201 с лампочкой 3 св; 23 — электродвигатель МЭ22 мощностью 120 В для привода вентиляционной установки; 24 — включатель ВК403 блокировки запуска пускового двигателя; 25 — электродвигатель МЭ236 мощностью 15 Вт для привода вентилятора отопителя кабины; 26 — указатель температуры воды УК 133 В; 27 — блок предохранителей ПР13-А; 28 — реле-регулятор РР362-Б1, 12 В, 32 А; 29 — лампочка освещения щитка приборов; 30 — стартер СТ362; 31—магнето М124-Б1; 32 — свеча зажигания; 33 — датчик указателя температуры воды ТМ100В.









Рис. 75. Схема электрооборудования
