4.32.4.

Сиденья трактора ДТ-75Н



В кабине трактора установлено два сиденья: для тракториста и для вспомогательного рабочего.

Сиденье тракториста (рис. 85) — регулируемое, подрессоренное, с подвеской параллелограммного типа с регулируемой по углу наклона спинкой. Оно состоит из панели сиденья 7 и четырехзвенника 10 с гидравлическим амортизатором 11 для гашения колебаний.

К панели сиденья крепится подушка сиденья; к панели спинки прикреплены кронштейны откидных подлокотников 1 с подушками 2.

Для удобства управления трактором сиденье регулируется по массе и росту тракториста, а также по расстоянию от органов управления.

На вилке 9 нанесены три риски с цифрами 60, 90 и 120, соответствующие массе тракториста в килограммах. При регулировке сиденья по массе тракториста отсчет ведется относительно задней шайбы пружины 12.

Сиденье вспомогательного рабочего (рис. 86) состоит из панели сиденья 2, двух подушек 1, передней опоры 6 и двух задних опор 5. Сиденье вспомогательного рабочего может складываться (для удобства обслуживания вентиляционной установки).

Для складывания сиденья рычаг защелки 3, установленный в обойме, выведите вперед (по ходу трактора), преодолев усилие пружины 4, выведите панель

сиденья 2 из зацепления с защелкой 3 и сложите его. При обслуживании трансмиссии, связанном с демонтажом листов пола кабины, сиденье вспомогательного рабочего снимается с трактора. Для его снятия расконтрите фиксирующий болт 8, снимите ось 7 и освободите зацепление панели сиденья 2 с защелкой 3.

Техническое обслуживание сиденья тракториста заключается в следующем: при ремонте трактора осмотрите сиденье и устраните выявленные дефекты, при необходимости заложите в трущиеся места осей и втулок универсальную тугоплавкую водостойкую смазку УТ-1 по ГОСТ 1957-73.

В случае вытекания жидкости или повреждения гидроамортизатора устраните повреждения и дозаправьте амортизатор веретенным маслом АУ по ГОСТ 1642-75. Количество масла в амортизаторе должно быть 50+5 см3.

При заметном износе осей четырехзвенника их следует повернуть на 3,15 рад (180°) для работы неизношенной стороной.

На заводе подрессоренное сиденье тракториста отрегулировано для чело-века средней массы (70 кг) и роста (172 см). При необходимости сиденье можно регулировать (в свободном состоянии, без тракториста) следующим образом



По массе тракториста (от 60 до 120 кг) — вращением регулировочного болта 16 (рис. 85): при завинчивании болта пружина 12 сжимается и уравновешивается большей массой, при вывинчивании сжатие пружины ослабляется и уравновешивается меньшей массой.

По высоте (J=40 мм) — вращением резьбовой втулки 15. При завинчивании втулки высота сиденья в статическом положении уменьшается, при вывинчивании — увеличивается.

По длине (вперед или назад) — путем перемещения панели сиденья 7 вперед или назад по направляющим на нужное расстояние при ослабленной затяжке гаек-барашков 18.

При установке сиденья в заднее положение должен быть обеспечен зазор от задней стенки кабины (по верхней кромке спинки) не менее 15 мм. По окончании регулировки гайки-барашки 18 вновь затяните.

На заводе сиденье на Тракторе устанавливается в крайнее заднее положение. Динамический ход сиденья (±60 мм) регулируется на заводе при сборке сиденья установкой специального регулировочного кольца 13 на расстоянии 108+1 мм от резьбового конца регулировочного болта 16. Кольцо 13 упирается в резиновый буфер 14, являющийся ограничителем динамического хода сиденья вниз. Ограничителем динамического хода сиденья вверх является резиновый буфер 14, упирающийся в торец вилки.

При всех регулировках динамический ход сиденья сохраняется.

Установка спинки сиденья. Для установки спинки сиденья в одно из трех фиксированных угловых положений поднимите спинку вверх и, изменив наклон, опустите ее так, чтобы оси 6 стоек вошли в прорези фигурного отверстия накладок 5 до упора.

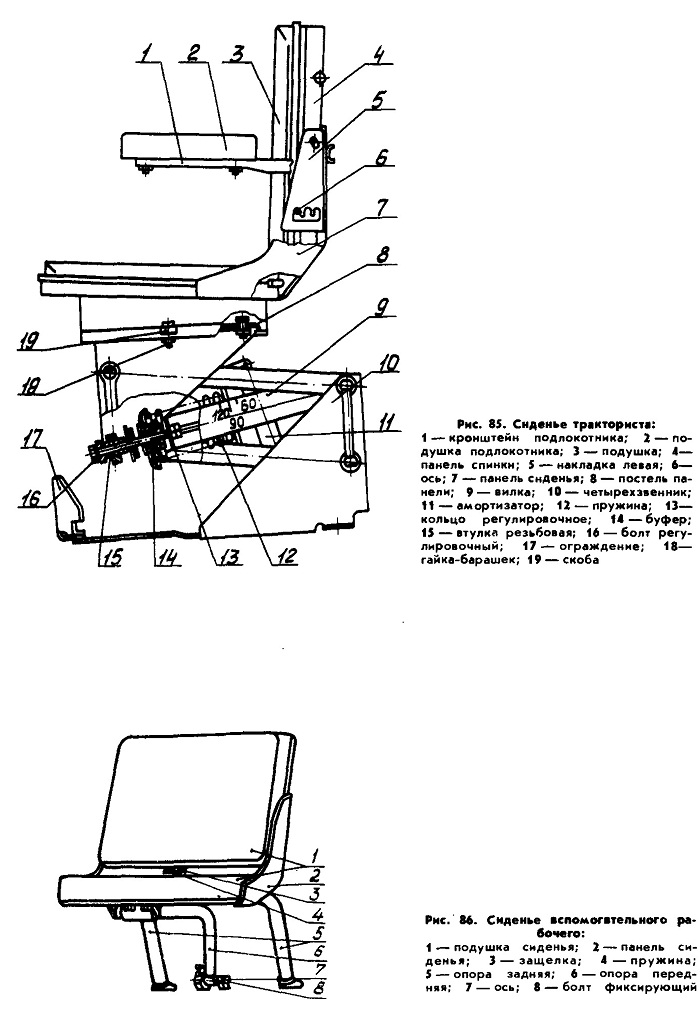

Рис. 85. Сиденье трактористе:
I — кронштейн подлокотника; 2 — подушка подлокотника; 3 — подушка; 4— панель спинки; 5 — накладка левая; 6— ось; 7 — панель сиденья; 8 — постель панели; 9—вилка; 10—четырехзвенник;
11 — амортизатор; 12 — пружина; 13— кольцо регулировочное; 14—буфер; 15 — втулка резьбовая; 16 — болт регулировочный; 17 — ограждение; 18— гайка-барашек; 19 — скоба
Рис. 86. Сиденье вспомогательного рабочего:
1 - подушка сиденья; 2 — панель сиденья; 3 — защелка; 4 — пружина; 5 — опора задняя; 6 — опора передняя; 7 — ось; 8 — болт фиксирующий
