Стартер СТ 362 трактора ДТ-75Н
Стартер СТ 362 предназначен для запуска пускового двигателя и
представляет собой четырехполюсный электродвигатель постоянного тока
смешанного возбуждения мощностью 0,75 л. с. и напряжением 12 В.
Крепление стартера на пусковом двигателе фланцевое двумя болтами к
кожуху маховика.
Стартер состоит из корпуса 25 (рис. 81), внутри которого закреплены
четыре электромагнита. Обмотки 23 возбуждения трех электромагнитов
последовательно соединены с якорем, обмотка четвертого электромагнита
включена параллельно. Вал 20 якоря вращается в двух бронзовых втулках,
запрессованных в крышках 17 и 27.
Щеточно-коллекторный узел торцового типа. Щетки 4 расположены в
специальных гнездах, выполненных в крышке 27, и прижимаются к коллектору
26 пружинами 1. Одна пара щеток изолирована от корпуса и соединена с
обмоткой возбуждения, а другая пара соединена со специальным держателем,
который осуществляет электрический контакт с корпусом стартера.
На валу 20 якоря смонтирован привод, состоящий из рычага 15 включения,
передвижной втулки с пружиной, муфты свободного хода и шестерни
включения 21.
Включение стартера производится поворотом включателя, установленного на
щитке приборов в кабине трактора. При этом включается тяговое реле
стартера. Под действием электромагнитного поля обмоток якорь 12 реле
втягивается внутрь катушки 10, увлекая за собой верхний конец рычага 15
включения. Нижний конец рычага перемещает по валу механизм привода и
вводит в зацепление с венцом маховика пускового двигателя шестерню 21
включения. В конце своего хода якорь через шток и контактный диск 9
замыкает главные контакты 8Г включая тем самым электростартер в цепь
питания от аккумуляторной батареи.
После запуска пускового двигателя якорь 12 со штоком под действием
возвратных пружин 7 и 13 возвращается в исходное положение, обесточивая
тем самым стартер.

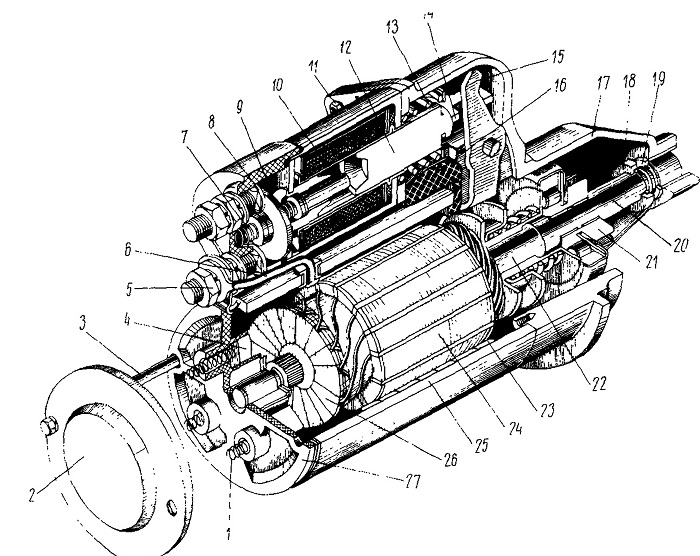

Рис. 81. Стартер СТ 362:
1 — пружина щетки; 2 — колпак; 3 — болт стяжной; 4 — щетка; 5 — гайка; 6
— перемычка; 7, 13 — пружина возвратная; 8 — контакт; 9— диск
контактный; 10 — катушка тягового реле; 11 — винт;
12— якорь тягового реле; 14 — серьга; 15 — рычаг привода включения
стартера; 16 — прокладка уплотнительная; 17 —- крышка со стороны
привода; 18 — кольцо; 19 — шайба; 20 — вал якоря; 21 — шестерня
включения; 22 — привод стартера; 23 — обмотка возбуждения
электромагнита; 24 — якорь стартера; 25 — корпус стартера; 26 —
коллектор; 27 — крышка со стороны коллектора
