4.32. Вспомогательное оборудование

К вспомогательному оборудованию относятся кабина, вентиляционная установка, обогрев кабины, сиденья.

4.32.1.

Кабина трактора ДТ-75Н

На тракторе устанавливается цельнометаллическая двухместная герметизированная, вентилируемая и подрессоренная кабина, обеспечивающая нормальные условия труда тракториста при работе трактора в различных климатических условиях.

Для снижения уровня шума и вибрации внутренние панели кабины облицованы тепло- и шумоизолирующими материалами, а кабина, сиденья и топливный

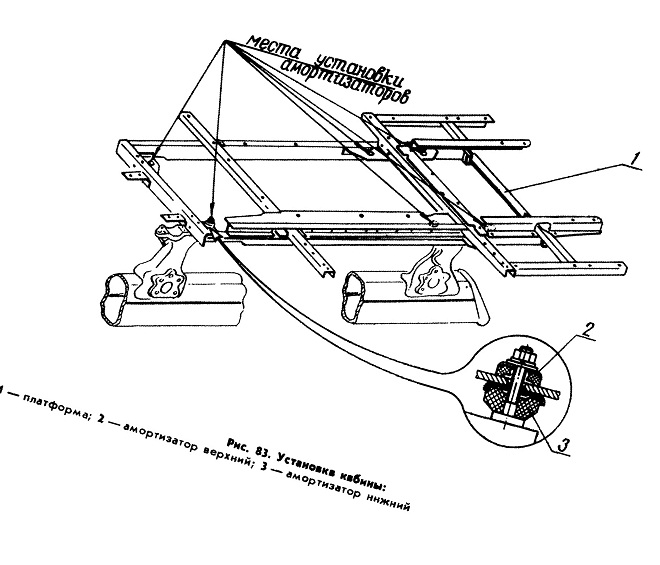

бак размещены на общей платформе, устанавливаемой на раме трактора на шести резиновых амортизаторах (рис. 83).

Для снижения запыленности и загазованности кабина герметизирована, имеет вентиляционную установку, используемую в жаркое время года, и водяной отопитель калориферного типа, включаемый в работу в холодное время года.

Для улучшения обзорности кабина смещена вправо от продольной оси трактора.

Верхний пояс кабины максимально остеклен безопасными стеклами с резиновыми уплотнителями. Заднее и переднее окна не открываются. Левое большое

окно может приоткрываться (с помощью специальной кулисы) на определенную величину, а при повороте рукоятки в положение вертикально вниз окно раскрывается на угол 1,58 рад (90°).

Дверь кабины оборудована опускающимся стеклом, стеклоподъемником и Замком. Проем двери кабины уплотнен резиной специального профиля, уложенной в желобок. Дверь кабины снабжена устройством для фиксации ее в открытом положении.

внутри кабина теплоизолирована: передняя стенка и пол — губчатой резиной, а крыша — искусственным войлоком толщиной 12 мм, облицованным водостойким картоном толщиной 2 мм и искусственной кожей. Мыть внутренние поверхности кабины струей воды не рекомендуется. Пол в задней части кабины наклонный, что обеспечивает демонтаж шкивов тормозов заднего моста без снятия кабины.

Работа трактора с открытой дверью кабины категорически запрещается.
