Механизм декомпрессии двигателя А-01МЛ трактора ТТ-4

Механизм декомпрессии двигателя А-01МЛ трактора ТТ-4

Механизм декомпрессии предназначен для открытия впускных клапанов при пуске холодного двигателя. Механизм состоит из валиков 1 и 5 (рис. 20), корпуса 8, рычага 11 с плунжером 9 и пружиной 10. Валики декомпрессора вращаются в стойках 4, закрепленных на опорах осей коромысел шпильками 6 и болтами 14. Валики имеют резьбовые отверстия, в которые ввернуты винты 12. С помощью этих винтов осуществляется регулировка механизма декомпрессии. Рычаг 11 можно установить в одно из двух положений: декомпрессор включен или декомпрессор выключен. Фиксация рычага в одном из этих положений производится плунжером 9, входящим в пазы корпуса декомпрессора. При включении декомпрессора винты 12 упираются концами в коромысла и приоткрывают клапаны.

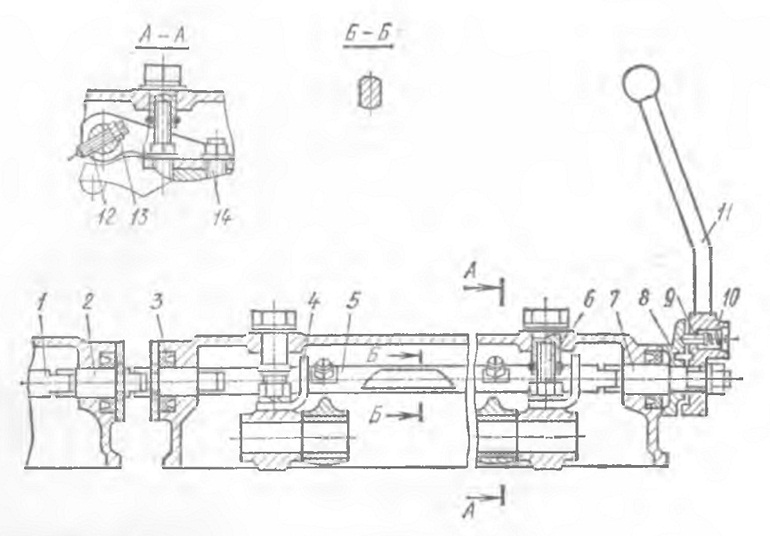

Рис. 20. Механизм декомпрессии:
1, 6 — валики; 2, 7 оси; 9 — самоподвижный сальник; 4 — стойка; б — шпилька; 8 — корпус декомпрессора; 9 — плунжер; 10 — пружина; 11 — рычаг; 12 —
регулировочный винт; 13 — контргайка; 14 — болт

Регулировка зазоров в механизмах газораспределения и декомпрессии

Проверку и регулировку зазоров производите на холодном двигателе или через 15 мин после его остановки.

Проверку зазоров в механизме газораспределения выполняйте в следующем порядке:

1. Снимите колпаки головок цилиндров.

2. Подтяните гайки крепления стоек коромысел и при необходимости гайки крепления головок цилиндров.

3. Включите с помощью ключа (за лыски валика) механизм декомпрессии.

4. Наблюдая за коромыслами клапанов (рис. 21) шестого цилиндра, проворачивайте коленчатый вал рукояткой до момента перекрытия клапанов в этом цилиндре (выпускной клапан еще не закрылся, а впускной только начал открываться).

5. Выверните установочную шпильку (рис. 22) из картера маховика и вставьте ее ненарезанной частью в то же отверстие до упора в маховик.

6. Нажимая на установочную шпильку, медленно проворачивайте коленчатый вал до тех пор, пока шпилька не войдет в отверстие на маховике. В этом положении маховика поршень первого цилиндра окажется в ВМТ такта сжатия.

7. Выключите механизм декомпрессии.

8. Проверьте щупом зазор между стержнем клапана и бойком коромысла обоих клапанов первого цилиндра и при необходимости отрегулируйте. При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, а толщиной 0,3 мм — с усилием.

Регулировку зазора между стержнем клапана и бойком коромысла выполняйте в следующем порядке:

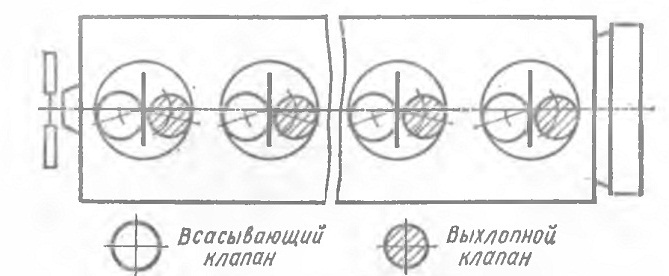

Рис. 21. Расположение клапанов на двигателе

1. Отверните контргайку регулировочного винта 26 (см. рис. 17).

2. Вставьте в зазор между стержнем клапана и бойком коромысла щуп толщиной 0,25 мм.

3. Вверните или выверните отверткой регулировочный винт до получения необходимого зазора.

4. Законтрите регулировочный винт контргайкой, удерживая его отверткой.

5. Проверьте щупом величину зазора, поворачивая рукой штангу толкателя.

После регулировки зазоров между стержнями клапанов и бойками коромысел первого цилиндра отрегулируйте механизм декомпрессии этого цилиндра. Регулировку выполняйте в следующем порядке:

1. Поверните валик декомпрессора так, чтобы регулировочные винты 12 (см. рис. 20) стали вертикально.

2. Отверните контргайку 13 и, вывертывая или завертывая винт 12, установите между клапаном и коромыслом полный зазор (0,25—0,30 мм). Затем вверните винт 12 на один оборот и законтрите его.

После выполнения указанных регулировок в первом цилиндре вверните установочную шпильку в отверстие картера маховика

и последовательно отрегулируйте зазоры в каждом цилиндре, как указано выше, в порядке их работы (1—5—3—6—2—4).

Для регулировки зазоров в механизмах газораспределения и декомпрессии следующего цилиндра проверните коленчатый вал в направлении вращения на 120°.

После регулировки зазоров пустите двигатель и прослушайте его работу.

3. Установите прокладки, затем колпаки головок цилиндров.
