ДВИГАТЕЛЬ А-01МЛ ТРАКТОРА ТТ-4

Общее устройство двигателя показано на рис. 9 и 10.

Справа на двигателе установлены топливный насос с регулятором частоты вращения, фильтры грубой и тонкой очистки топлива, пусковой двигатель с редуктором, впускной коллектор, управление механизмом декомпрессии, горловина для "заливки масла, маслоизмеритель, гидронасос НШ-10ЕЛ, переключатель «зима—лето», краник слива воды из блок-картера.

Слева на двигателе установлены выпускной коллектор, центробежный маслоочиститель, гидронасос НШ-50Л-2.

Спереди на двигателе установлены насос системы охлаждения и вентилятор, натяжной ролик ремня вентилятора, генератор, шестерни распределения с их картером, передняя опора двигателя и счетчик моточасов, размещенный на крышке картера шестерен распределения.

Счетчик моточасов не требует обслуживания. В случае неисправности его необходимо заменить.

Сзади на двигателе установлены муфта сцепления и воздухоочиститель.

Блок-картер двигателя А-01МЛ трактора ТТ-4

Блок-картер является остовом двигателя. Торцовые стенки и вертикальные перегородки блок-картера имеют в нижней части приливы, образующие опоры для вкладышей коренных подшипников.

В блок-картере устанавливаются «мокрые» гильзы цилиндров. По нижнему посадочному поясу гильзы уплотнены тремя резиновыми уплотнительными кольцами.

В вертикальных перегородках блок-картера расположены опоры распределительного вала.

Головка цилиндров двигателя А-01МЛ трактора ТТ-4

На двигатель устанавливают две взаимозаменяемые головки. Головку цилиндра крепят шпильками, ввернутыми в блок-картер. Стык головки цилиндров и блок-картера уплотняют асбостальной прокладкой. Головка имеет водяную рубашку, сообщающуюся с рубашкой блок-картера.



В головке цилиндров размещены клапаны с пружинами и форсунками, а на головке — стойки коромысел с осью и коромысла клапанов.

Рабочие фаски седел впускных клапанов расточены непосредственно в теле головки, а седлами выпускных клапанов служат специальные вставки.







Рис. 9. Двигатель (поперечный разрез);












Рис. 10. Двигатель (продольный разрез, поз. 1 — 12 см. на рис. 9):
13- коленчатый вал; 14 — шкив; 15 — храповик; 16 — распределительный вал; 17 — картер шестерен распределения с крышкой; 18 водяной насос; 19 — головка цилиндров; 20 — механизм декомпрессии; 21 — воздухоочиститель; 22 выпускной коллектор; 23 — муфта сцепления; 24 — маховик; 25 — картер маховика







Снятие головки цилиндров двигателя А-01МЛ трактора ТТ-4

Головку цилиндров снимайте только для устранения неисправностей в гильзо-поршневой группе, замены прокладки клапанов или самой головки.

Головку цилиндров снимайте в следующем порядке:

1. Слейте охлаждающую жидкость из системы охлаждения двигателя.
2. Отсоедините от головки все топливопроводы и защитите их каналы от попадания пыли и грязи.

3. Снимите колпак головки цилиндров.

4. Снимите форсунки, предохраняя распылители от ударов и засорения отверстий.

5. Снимите передаточный механизм газораспределения и выньте штанги.

6. Ослабьте гайки крепления головки цилиндров, соблюдая ту же последовательность, что и при затяжке (рис. 11), затем отверните их.

7. Снимите головку цилиндров с двигателя и проверьте герметичность заглушек.

8. При необходимости осторожно снимите прокладку головки цилиндров.

9. Проверьте состояние гильз цилиндров и закройте цилиндровые отверстия, чтобы предохранить их от попадания пыли и грязи.

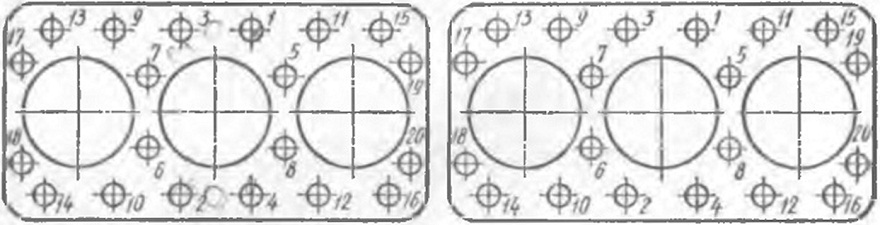

Рис. 11. Последовательность затяжки гаек крепления головки цилиндров









Установка головки цилиндров двигателя А-01МЛ трактора ТТ-4

При установке головки цилиндров:

1. Протрите привалочные плоскости блок-картера и головки цилиндров.

2. Смажьте прокладку головки цилиндров с двух сторон графитной пастой и установите ее широкой стороной окантовки


на поверхность блок-картера. Обратите внимание на правильность установки прокладки головки цилиндров на бурты гильз цилиндров.

3. Установите головку цилиндров и затяните моментом 16— 18 кгс-м гайки крепления ее в последовательности, указанной на рис. 11 не менее, чем в два приема.

4. Проверьте и при необходимости отрегулируйте зазоры клапанов и механизма декомпрессии.



Замена прокладки головки цилиндров двигателя А-01МЛ трактора ТТ-4


Для замены неисправной прокладки выполните следующее

1. Снимите головку цилиндров (см. «Снятие головки цилиндров») и неисправную прокладку.

2. Протрите верхние привалочные плоскости блок-картера и головки цилиндров.

3. Смажьте новую прокладку с двух сторон графитной пастой и установите ее на блок-картер широкой стороной окантовки.

4. Установите головку цилиндров (см. «Установка головки цилиндров»).
