Изготовление фильер

14.8. ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ ИЗГОТОВЛЕНИЯ ФИЛЬЕР

Изготовление фильер

Технологический маршрут обработки фильеры ФЧПлЗл-12,5-1500/0,04 (ГОСТ 19447—80) для формования химических волокон из расплавов приведен в табл. 14.4. Предварительно обработанный слиток, имеющий толщину 12 мм, подвергают четырехкратной прокатке до толщины 0,26+0,02 мм. Далее следует операция продавливания 1500 отверстий, выполняемая на полуавтомате с программным управлением. Полуавтомат предназначен для продавливания капилляров диаметром 0,04—0,08 мм с плоским дном диаметром 12,5 мм из сплавов драгоценных металлов. На полуавтомате одновременно обрабатывают три фильеры. Полуавтомат (рис. 14.7), позволяет производить продавливание фильер с различным числом капилляров по окружности с различным количеством рядов.

Стальная фильера показана на рис. 14.8. Технологический маршрут обработки стальной фильеры типа 1, исполнения 6, с профилированным капилляром (профиль 3) приведен в табл. 14.5.

Для изготовления фильер с профильными капиллярами применяют два технологических процесса, основанных на электроэрозионных методах обработки. Первый — метод обратного копирования (рис. 14.9). На проволочном вырезном станке в медной или
латунной матрице вырезается требуемый профиль капилляра. С помощью этой матрицы на копировально-прошивочном станке изготовляют профилированный инструмент — электрод. Затем на том же станке этим инструментом прошивают в фильере профильный капилляр. Второй метод — непосредственное вырезание профильных капилляров в фильере на проволочных вырезных станках с числовым программным управлением (рис. 14.10).

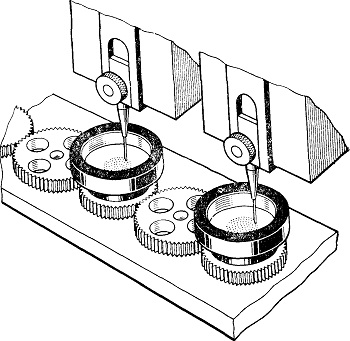

Рис. 14.7. Общий вид полуавтомата 1580 с программным управлением для продавливания капилляров в фильерах

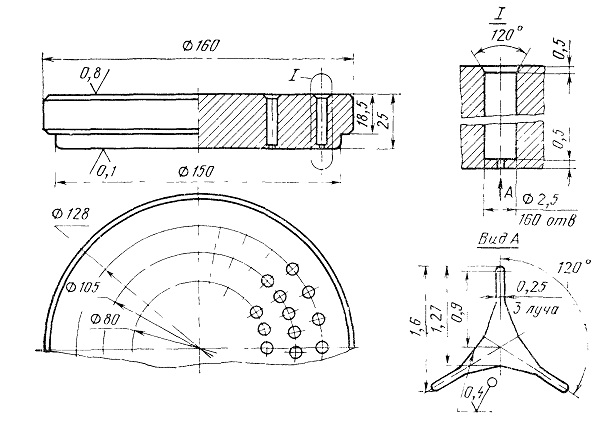

Рис. 14.8. Стальная фильера

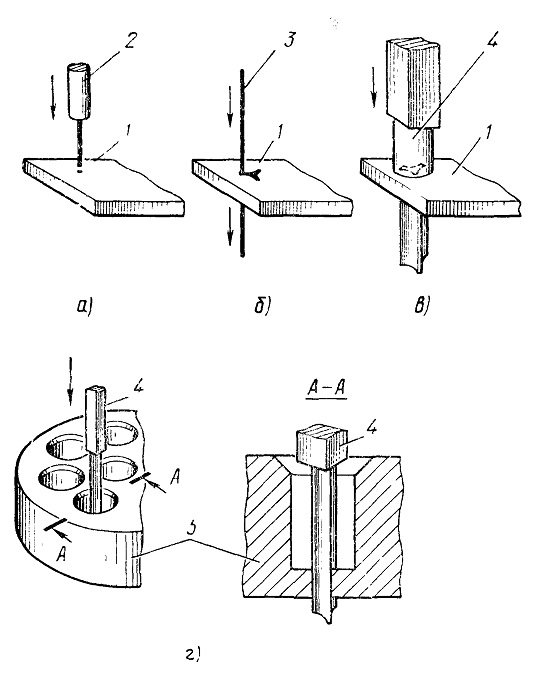

Рис. 14.9. Обработка профильных капилляров методом обратного копирования:

а — прошивка заходного отверстия в медной пластине; б — вырезка профильного отверстия на станке с ЧПУ по заданной программе; в — обработка профильного электрода; г — прошивка профильного капилляра; 1 — пластина; 2— электрод; 3— проволока-инструмент; 4 — профильный электрод; 5 — обрабатываемая фильера

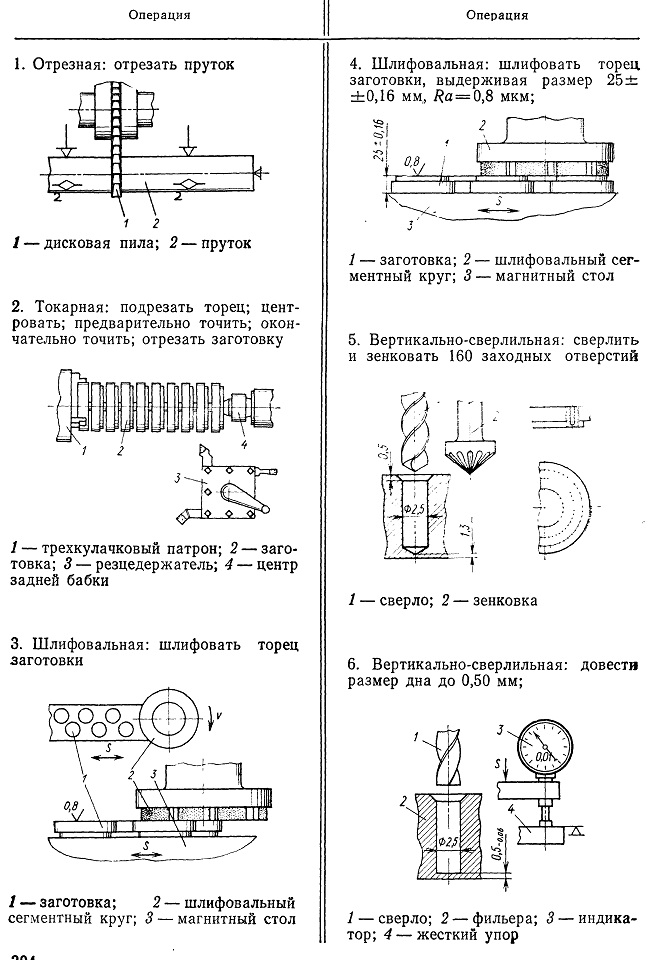

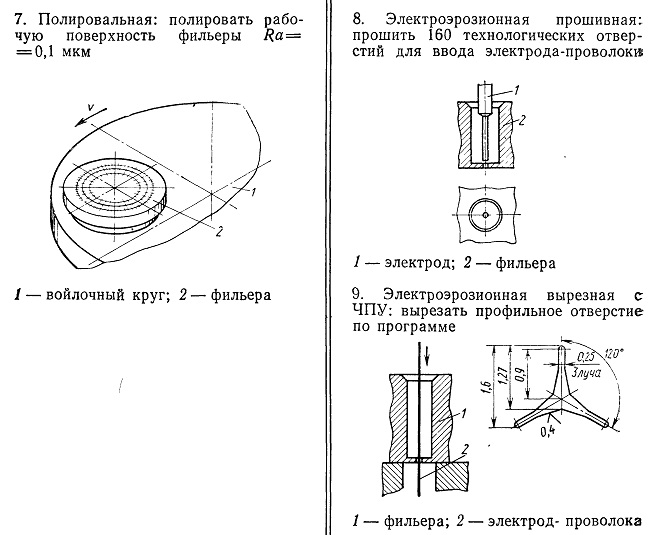

Таблица 14.5. Технологический маршрут обработки стальной фильеры
