14.10. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ НАПРАВЛЯЮЩИХ РОЛИКОВ ТКАЦКИХ МАШИН



Назначение и конструктивные особенности направляющих роликов

 В каждой машине ткань перемещается по определенному пути, и при этом она должна иметь определенную длину заправки. Для выполнения этого требования используют направляющие ролики, устанавливаемые в местах изменения направления движения ткани. Направляющий ролик (рис. 14.12) имеет рубашку и два шип-патрона.

Технология изготовления рубашки состоит из следующих операций.

1. Заготовительная. Вырезать заготовку из листа в размер в зависимости от диаметра ролика (324 мм) и его длины (1210 мм).

2. Продольно-строгальная — строгать заготовки в пакете (5 шт.) в размер 322-0,2 мм.

3. Штамповочная — установить заготовку посередине штампа, выгнуть кромки за один проход.

4. Штамповочная — выгнуть профиль обечайки предварительно. Схема предварительной штамповки профиля показана на рис. 14.13. На плите 1 устанавливают направляющие колодки 2, на которых закрепляют матрицу 3. Пуансон 4 при помощи хвостовой части 5 соединяют с ползуном пресса. Ползун передает усилие пресса на деталь 6.

5. Штамповочная — выгнуть профиль обечайки окончательно.

6. Сварочная — сварить шов по всей длине рубашки.

После сварки шов зачищается шлифовальным кругом. Кроме того, после сварки рубашку направляющего ролика подвергают термической обработке. Детали нагревают до температуры 1050— 1080°С и выдерживают при этой температуре 3 ч, а затем охлаждают на воздухе. На поверхности сварного шва после зачистки допускаются отдельные риски глубиной до 0,1 мм.

На токарной операции производится подрезка торцов, выравнивание концов рубашки после сварки. Изготовленная рубашка будет являться основной деталью для направляющего ролика.



Технология изготовления шип-патрона аналогична изготовлению деталей подобного класса и производится на станках токарной группы с ЧПУ.

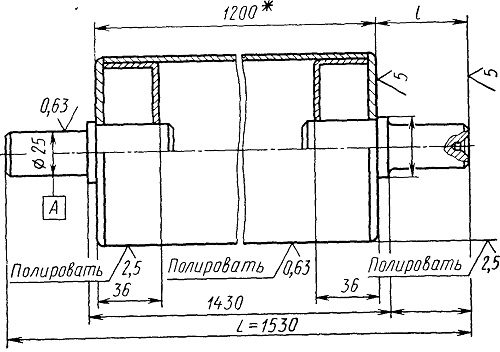

Рис. 14.12. Направляющий ролик

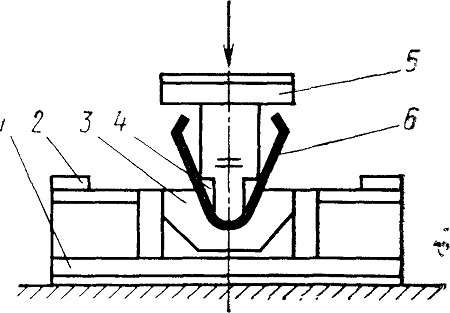

Рис. 14.13. Схема штамповки обечайки направляющего ролика
