§ 6. АРМАТУРА И
ГАРНИТУРА ПАРОВОГО КОТЛА
Манометр парового котла
Манометр предназначен для измерения
давления жидкости и газа (выше атмосферного). Он показывает
разность между давлением газа или жидкости в закрытом сосуде и
атмосферным давлением. Эту разность принято называть избыточным
давлением. Наиболее распространенными являются пружинные
манометры. Пружинный манометр (рис. 15) состоит из
металлического корпуса, в котором помещена дугообразная упругая
трубка 1. Один конец этой трубки закрыт наглухо, а другой
соединен со штуцером 3. К глухому концу трубки присоединена
система рычажков, связанных через зубчатую передачу 4 с
указательной стрелкой 2.

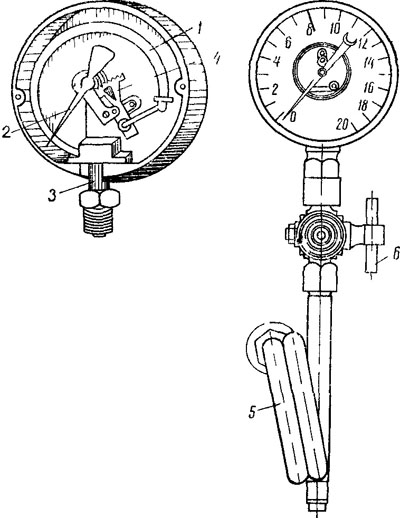

Рис 15 Пружинный манометр
С паровым пространством котла манометр соединен сифонной трубкой
5, имеющей минимально два витка диаметром 180 мм. Наличие этой
трубки исключает попадание в манометр горячего пара:
дугообразная трубка 1 оказывается заполненной водой под
давлением, равным котловому. Вода эта образуется вследствие
конденсации пара в сифонной трубке.
Дугообразная трубка манометра имеет форму вытянутого эллипса, но
под действием давления воды она стремится выпрямиться.
Выпрямление трубки заставляет стрелку 2 через зубчатую передачу
4 отклоняться. Чем выше давление, тем больше отклонение стрелки.
Красная черта на шкале котлового манометра отмечает предельно
допустимое давление для данного котла.
Манометр должен быть запломбирован, иметь клеймо и дату
очередной проверки госповерителем. Для проверки правильности
показаний манометра предназначен трехходовой кран 6, которым
можно отключить манометр от котла, при этом указательная стрелка
должна занять точно нулевое положение, что свидетельствует об
исправности прибора. Трехходовой кран манометра имеет фланец, к
которому специальной струбцинкой можно присоединить контрольный
манометр для сравнения показаний манометров.
Таблица 3
|
Рабочее
давление пара в кФтле, кгс/см2 |
Давление
пара, кгс/смг, прн котором открывается клапан |
|
рабочий |
контрольный |
|
До 7 |
Рабочее
+0,2 |
Рабочее
+0,2 |
|
От 7 до 13 |
+0,3 |
+0,2 |
|
»13 » 100 |
1,05
рабочего |
1,03
рабочего |
|
