§ 6. АРМАТУРА И ГАРНИТУРА ПАРОВОГО КОТЛА

Водомерное стекло парового котла

Водомерное стекло предназначено для показания уровня воды в котле. Принцип действия водомерного стекла основан на законе сообщающихся сосудов, согласно которому уровень жидкости, находящейся в сосудах, сообщенных между собой, независимо от формы и объема сосудов всегда одинаков.

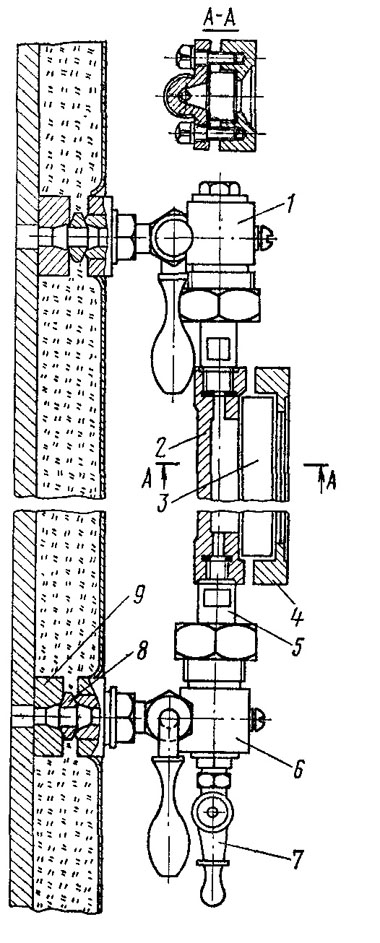

Рис. 14. Водомерное стекло:
 — верхний краник; 2 — корпус; 3 — стекло; 4 — крышка; 5 — штуцер; 6 — нижний краник; 7 — краник; 8 — чечевичное кольцо; 9 — фланец котла

Комплекс водомерного стекла (рис.
14) состоит из двух кранов: верхнего и нижнего. Между ними установлено или цилиндрическое (круглое) стекло, или металлический футляр (рамка), внутрь которого поставлено плоское стекло.

Нижний кран имеет еще продувочный краник.

Водомерное стекло установлено так, чтобы при нормальной работе котла верхний кран постоянно был сообщен с паровым пространством, а нижний — с водяным. При такой установке кранов пар и вода из котла попадают в водомерное стекло и вода устанавливается в нем на том же уровне, что и в котле.

Малейшее изменение количества воды в котле немедленно сказывается на уровне воды в стекле.

Внутри котла происходит бурный процесс парообразования и поверхность воды в нем неспокойна, поэтому и в водомерном стекле уровень воды постоянно колеблется. Отсутствие колебания уровня в стекле работающего котла свидетельствует о неисправности кранов водомерного стекла, засорении их каналов.

При засорении канала в нижнем кране вода в стекле спокойна и будет находиться на одном и том же уровне или даже повышаться. Если при этом через продувочный краник выпустить воду из стекла и снова краник закрыть, то вода в стекле вновь появится, но не сразу, а будет постепенно накапливаться за счет конденсации пара, поступающего в стекло через верхний кран.

Вода в стекло может поступать в этом случае и через нижний кран, если его канал засорен не полностью. Если засорен канал верхнего крана, то уровень воды в стекле будет находиться выше действительного уровня в котле.

Водомерное стекло, будучи сообщено с внутренней полостью котла, всегда находится под давлением пара и испытывает действие высокой температуры. Поэтому применение простого круглого стекла опасно. На современных паровых кранах применяют специальное плоское стекло, отлитое в форме толстого бруска. Оно вставляется на прокладках в металлический корпус (рамку). Такое стекло, если даже оно лопнет, неопасно для обслуживающего персонала. Задняя плоскость стекла имеет вертикальные призматические ребра-бороздки. Ребристая поверхность позволяет
более отчетливо видеть уровень воды в стекле, так как лучи света, падающие на стекло, преломляются различно в зоне воды и зоне пара, отчего часть стекла, занятая водой, кажется темной, а занятая паром, — светло-серебристой.

Кроме водопробных кранов и водомерного стекла, на каждом котле на видном месте имеется металлическая пластинка, отмечающая наинизший допустимый уровень воды в котле.

К арматуре, контролирующей рабочее давление пара в котле, относятся манометр и предохранительные клапаны.
