§ 6. АРМАТУРА И ГАРНИТУРА ПАРОВОГО КОТЛА

Водогон парового котла

Запас воды для питания котла находится в водяных баках. Их заполняют водой от стационарной водоразборной колонки или из другого источника, иногда расположенного ниже уровня крана; для этого кран оборудуется водогоном (рис. 11). Действие водогона основано на том же принципе, что и действие инжектора. После открытия соответствующего вентиля на паровой магистрали пар из котла поступает в паровой конус 7 водогона. Из-за большой скорости движения пара в камере 1 создается разрежение и вода через присоединенный к патрубку всасывающий рукав начинает засасываться по каналу II в камеру 1 и струей пара увлекается в нагнетательный конус. При проходе воды в расширяющемся нагнетательном конусе создается давление, достаточное для подачи воды на высоту 2—2,5 м.

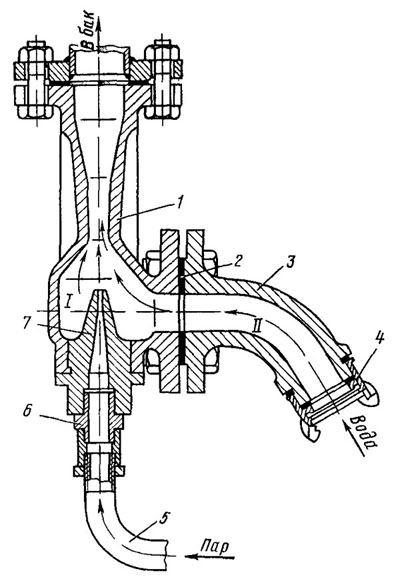

Рис. 11. Водогон:
1 — корпус водогона, 2—прокладка, 3 — патрубок водяной; 4 — гайка Ротта, 5 — паровая труба; б — штуцер паровой; 7— конус паровой

К арматуре, показывающей уровень воды в котле, относятся водопробный краник, водомерное стекло и контрольная пробка.
