§ 6. АРМАТУРА И ГАРНИТУРА ПАРОВОГО КОТЛА

Водопробный краник парового котла

К арматуре, показывающей уровень воды в котле, относятся водопробный краник, водомерное стекло и контрольная пробка.

Водопробный краник (рис. 12) состоит из корпуса 1 и костылика 2. При завинчивании или отвинчивании костылика он закрывает или открывает своей конусной частью канал и нар или вода из котла выходит через нижнее отверстие корпуса. Таких краников на котле три: один точно на высоте расчетного среднего уровня воды, а два других — на 100 мм выше и ниже среднего уровня.

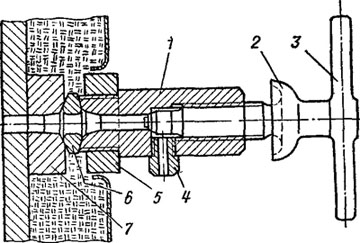

Рис. 12. Водопробный краник:
1 — корпус; 2 — костылик; 3 — ручка; 4 — отросток; 5 —фланец резьбовой; 6 — чечевичное кольцо; 7 — фланец котла

Действительный уровень воды в котле должен находиться между крайними краниками, т. е. при открытии из верхнего должен всегда выходить пар, а при открытии нижнего краника — вода.

Средний краник зачастую не ставится, так как он не очень характерен и при открытии его могут поступать как пар, так и вода. На котлах крана ПК-6 устанавливаются и три и два краника, при этом расстояние между верхним и нижним составляет 150 мм.
