§ 6. АРМАТУРА И ГАРНИТУРА ПАРОВОГО КОТЛА







Предохранительные клапаны парового котла







Предохранительные клапаны, устанавливаемые на котлах, предупреждают превышение давления пара в котле сверх допустимого.

На предохранительный клапан действуют одновременно две силы: сила нажатия пружины или груза, действующая обычно сверху, и сила давления пара, действующая снизу. Силу давления пружины или груза можно регулировать. Сила же давления пара на клапан изменяется с изменением давления в котле.

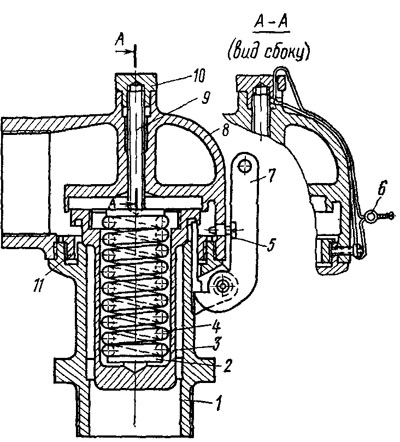

Рис 16 Клапан предохранительный





Пока сила давления пара меньше давления пружины или груза, клапан плотно прижат к своему седлу и выход пару из котла закрыт. В момент, когда давление пара на клапан превысит давление пружины или груза, клапан приподнимается, пар начнет выходить наружу до Тех пор, пока давление в котле не снизится и клапан снова не закроется.

Вследствие того, что посадке клапана на место противодействует струя выходящего пара, клапан обычно садится на место при давлении в котле на 0,3—0,5 кгс/см2 ниже давления, при котором он был открыт.

На каждом паровом котле с поверхностью нагрева свыше 5 м2 устанавливают не менее двух предохранительных клапанов, один из которых является контрольным, а другой — рабочим.

Контрольный клапан срабатывает несколько раньше рабочего и как бы сигнализирует о предельном давлении
пара в котле. Если не принять соответствующих мер, начинает действовать рабочий клапан и избыток пара из котла выпускается через оба клапана в атмосферу.

Регулировка клапанов на открытие производится согласно табл. 3. При давлениях в котле, указанных в таблице, клапаны должны открываться.

Предохранительные клапаны могут быть рычажными и пружинными. На крановых котлах применяются исключительно пружинные предохранительные клапаны. На рис. 16 показан предохранительный клапан пружинного типа. Основными частями его являются корпус 1 с притертым по клапану гнездом и клапан 3 в виде стаканчика. Притертой поверхностью он плотно садится в гнездо корпуса. Внутрь клапана поставлена основная пружина 4, регулируемая винтом 9, который нажимает на пружину через тарелочку 2. На корпус клапана сверху навинчена головка 8, являющаяся патрубком для выхода пара.

Гайка 11 служит для регулировки клапана. Поворотом гайки изменяется величина зазора между ней и фланцем клапана. С изменением этого зазора меняются скорость и направление струи пара. Струя пара ударяет во фланец клапана и способствует быстроте его подъема. Чем меньше зазор, тем это воздействие больше, тем резче подъем и посадка клапана на место.

Изготовленная из пружинной стали марки 55С2 или 60С2 пружина термически обработана и сохраняет свои свойства независимо от изменения температуры пара. Клапан, отрегулированный на определенное давление, пломбируют пломбой 6, проволока Пропускается через колпачок 10 и фиксирующий винт 5. Рычаг

7 служит для периодической проверки действия клапана. Оттягивая этот рычаг, можно поднять клапан и выпустить пар при меньшем давлении.
