§ 6. АРМАТУРА И ГАРНИТУРА ПАРОВОГО КОТЛА

 Питательные коробки парового котла

Рассмотрим арматуру, питающую котел водой. Это — питательные коробки, инжекторы, водогон и запорные вентили.

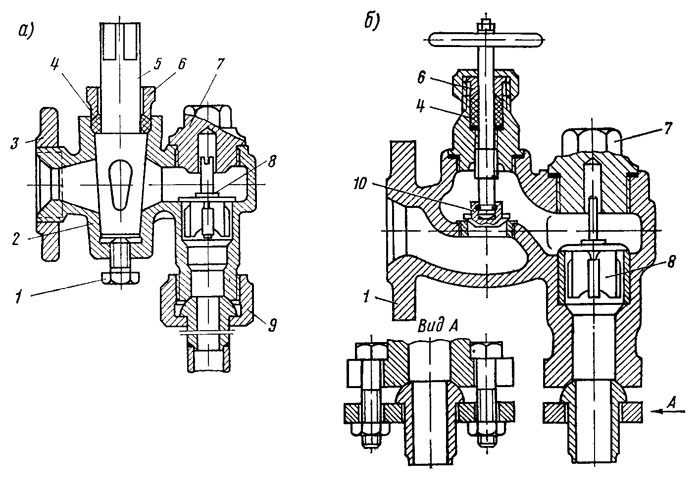

Питательные коробки могут иметь пробковый кран (рис. 9, а) или запорный клапан (рис. 9, б). Для большей надежности на каждый котел устанавливают два комплекта приборов питания водой, две раздельные или одну сдвоенную питательные коробки. Последняя менее удобна, так как ее конструкция не допускает раздельного осмотра и притирки одного клапана при работе другого. Располагаются питательные коробки в нижней части котла.
