АРМАТУРА И ГАРНИТУРА ПАРОВОГО КОТЛА

§ 6. АРМАТУРА И ГАРНИТУРА ПАРОВОГО КОТЛА

Для нормальной бесперебойной и безопасной работы паровой котел должен быть оборудован соответствующими устройствами, приспособлениями и приборами (арматурой и гарнитурой). На

рис. 8 показано расположение гарнитуры и арматуры на котле крана ПК-6.

К гарнитуре парового котла относят: шуровочную дверцу, промывочные люки, лазовый люк, колосники, шиберную задвижку, т. е. съемные приспособления, а также устройства, при помощи которых осуществляются регулировка горения и подача воздуха в топку.

Арматурой котла называют устройства и приборы, служащие для управления работой той части парового котла, которая находится под давлением. К арматуре относят также и контрольные приборы.

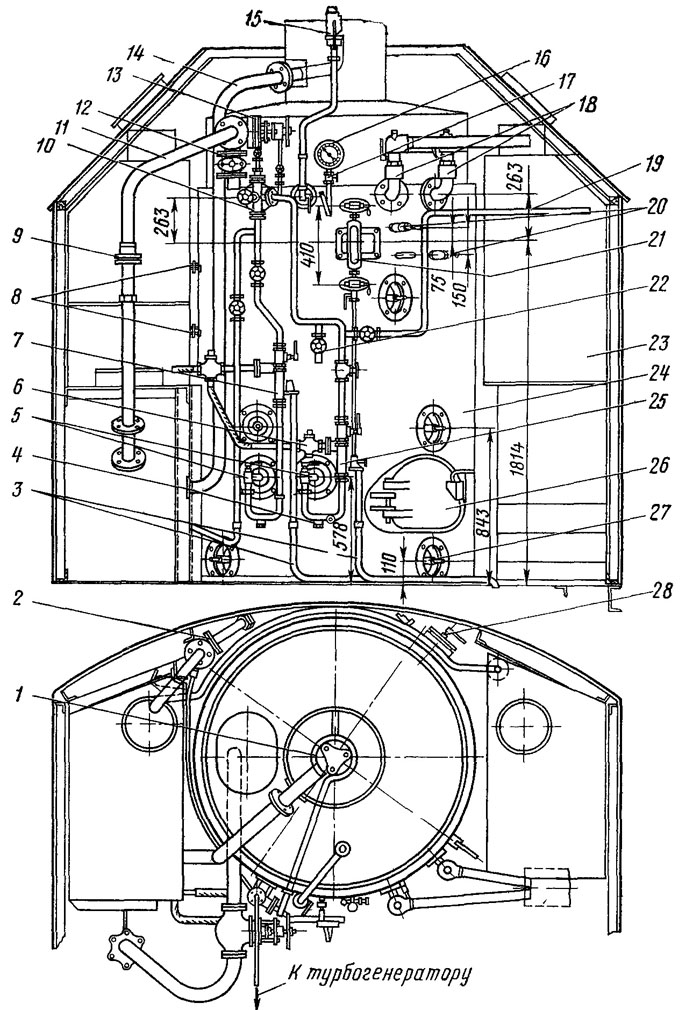

Рис. 8. Расположение гарнитуры и арматуры на котле ПК-6:
1 — сифон; 2 — водогон; 3 —вестовая труба; 4— патрубок для пожарного рукава; 5 — питательные коробки; 6 — вентиль к сажесдувателю; 7 и 25 — инжекторы; 8 — водопробные краники водяного бака; 9 — регулятор пара; 10 — пароразборная колонка; 11 — паровая магистраль к машине; 12— кран для расхолаживания котла; 13 — главный вентиль; 14 — выхлопная труба; 15 — свисток; 16 — манометр; 17 — трехходовой кран манометра; 18 — предохранительные клапаны; 19 — магистраль подачи пара к батарее отопления крана; 20 — водопробные краники котла; 21 — водомерное стекло; 22 — вентиль к сажесдувателю; 23 — водяные баки; 24 котел; 26 — шуровочная дверца; 27 — промывочный люк; 28 — спускной кран котла
