Гидроцилиндр ГА-24000А

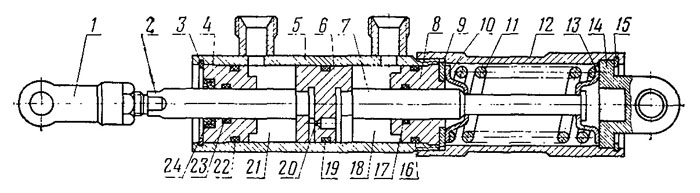

Гидроцилиндр ГА-24000А механизма привода клапанов воздухозаборника состоит из гильзы 5 (рис. 102) и поршня 6, соединенного с обеих сторон со штоками 2 и 7, которые через головки 4 и 8 имеют выходы наружу Поршень и головки отлиты из высокопрочного чугуна. Для соединения штоков с поршнем в штоках выполнены кольцевые канавки и буртик, а в поршне — пазы. Такое соединение штоков с поршнем позволяет каждому штоку перемещаться по направляющей головок без защемлений из-за несоосности поверхностей штоков и отверстий в направляющих.

Шток 2 имеет на конце резьбу для навертывания на него вилки 1 с контргайкой. На хвостовике штока 7 выполнен буртик. С обеих сторон на хвостовик штока надеты шайбы 10 и 13, в которые упирается центрирующая пружина 11. Пружина размещена в гильзе 12, закрытой снаружи крышкой 14.

Головку 4 и крышку 14 в осевом направлении с одной стороны удерживает торец проточки в гильзах, с другой — упорные кольца 3 и 15. Головку 8 в осевом направлении с одной стороны удерживает также торец проточки в гильзе, с другой — шайба 9, зажатая между торцами гильзы 5 и проточки гильзы 12. Для уплотнения узла применены кольца круглого сечения, предохраняемые от грязи и пыли грязесъемной манжетой 24.

С противоположной стороны шток 7 не уплотнен грязесъемной манжетой, так как он выходит в пространство гильзы 12, соединенное с атмосферой через узкие щели в соединении крышки 14 с гильзой 12. К гильзе приварено два штуцера.

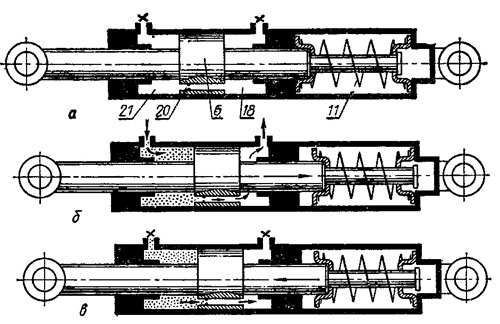

Через дроссельное отверстие 20 в поршне обе полости гидроцилиндра всегда соединены между собой. Под действием возвратной пружины норшень цилиндра занимает среднее положение (рис. 103, а). Так как обе полости гидроцилиндра имеют штоки одинакового диаметра, то вытесняемое из одной полости масло полностью перетекает в другую. Вместе с поршнем гидроцилиндра в нейтральное положение устанавливаются оба клапана воздухозаборника.

При поступлении жидкости от распределителя в левую полость 21 гидроцилиндра его поршень перемещается вправо (рис. 103, б), сжимая возвратную пружину И и переводя клапаны воздухозаборника в крайнее положение, при котором они очищают боковые сетки воздухозаборника.

Часть потока масла из левой полости гидроцилиндра через дроссельное отверстие 20 переливается в правую полость 18 и далее на слив.


При переводе секции распределителя в нейтральное положение поршень гидроцилиндра, механизм привода и клапаны воздухозаборника под действием возвратной пружины гидроцилиндра возвращаются в нейтральное положение (рис. 103, в).
Аналогично работает гидроцилиндр и при подводе масла в правую его полость 18.

В случае неисправности гидроцилиндра или для замены уплотнительных колец гильзу 12 (см. рис. 102) отсоединяют от гильзы 5. Без необходимости гильзу 12 с крышкой 14 не разбирают. Отвинчивают вилку 1 с контргайкой, удерживая шток 2 ключом за лыски. Вынимают штоки 2 и 7 в сборе с поршнем 6 и центрирующей пружиной 11.

Перемещая штоки вдоль радиального паза поршня, отсоединяют штоки от поршня. Между шайбой 13 и пружиной 11 вставляют приспособление в виде плоской шайбы с радиальной прорезью и сжимают пружину до тех пор, пока шайба 13 не переместится радиально вдоль своего паза. Затем отпускают и снимают пружину с хвостовика штока. Со штока снимают шайбы 10 и 9. Головку 8 со штока 7 снимают со стороны, с которой на штоке имеется защитная фаска под углом 30°. Вынимают стопорное кольцо 3 и из гильзы головку 4 в сборе с уплотнениями. Проверяют пригодность колец и грязесъемной манжеты для дальнейшей эксплуатации и при необходимости заменяют их. Собирают гидроцилиндр в обратном порядке.
