Специальные гидроцилиндры для вертикального и горизонтального перемещения мотовила

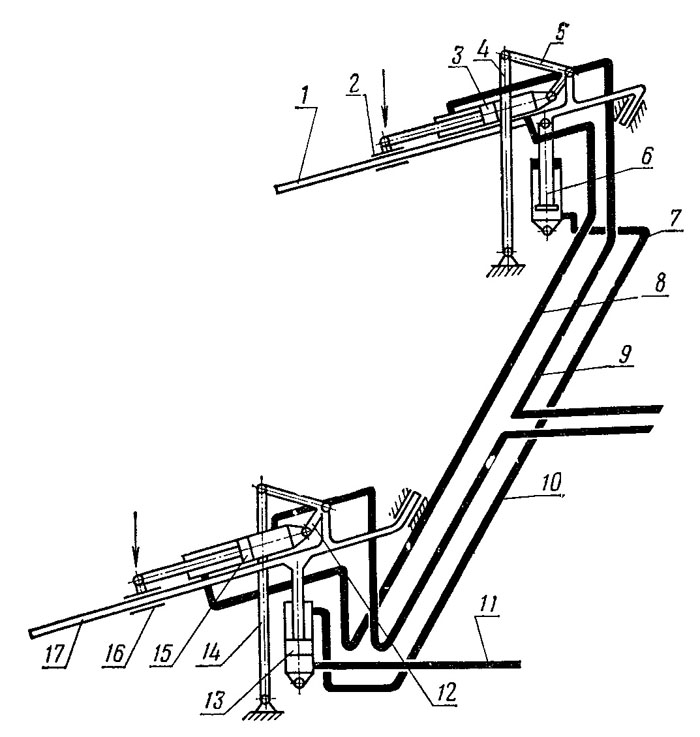

 Для зерноуборочных комбайнов «Нива» и «Колос» разработана гидросистема подъема и опускания мотовила с гидравлической синхронизацией перемещений поддержек. При этом для подъема и опускания мотовила применен поршновой 13 (рис. 104) и плунжерный 6 гидроцилиндры. Штоковая полость поршневого гидроцилиндра соединена с полостью плунжерного гидроцилиндра, а бесштоковая — с распределителем.



При нагнетании жидкости в бесштоковую полость поршневого гидроцилиндра поршень со штоком перемещается вверх, поднимая левую поддержку 17 мотовила. В это же время вытесняемая из штоковой полости поршневого гидроцилиндра жидкость нагнетается в плунжерный гидроцилиндр. Плунжер этого гидроцилиндра выдвигается и поднимает правую поддержку 1 мотовила. При соединении бесштоковой полости поршневого гидроцилиндра со сливом под действием веса мотовила шток и поршень гидроцилиндра перемещаются вниз. Жидкость из бесштоковой полости поршневого гидроцилиндра идет на слив, а освобожденный объем штоковой полости этого гидроцилиндра заполняет жидкость, нагнетаемая плунжерным гидроцилиндром при его опускании. Плунжерный гидроцилиндр такой же, как и на серийных жатках. В поршневом гидроцилиндре диаметры поршня и штока подобраны так, что разность площадей сечения их равна площади сечения плунжера. Благодаря этому жидкость, вытесняемая из бесштоковой полости поршневого гидроцилиндра, поднимает плунжер на такую же величину, на какую поднимается шток поршневого гидроцилиндра, обеспечивая синхронность подъема обеих поддержек мотовила. Рассогласование высоты подъема поддержек устраняется автоматически. Для этого в поршневом гидроцилиндре на хвостовике штока размещены поршни 22 и 27 (рис. 105). Эти поршни пружиной 26 поджаты к торцовой кромке хвостовика штока 15 и шайбе 33, Между поршнями, гильзой 42 и хвостовиком штока установлены резиновые уплотнительные кольца 23, 31, 32 и 41 круглого сечения. Снаружи в поршнях выполнены кольцевые канавки 35 и 38, соединенные радиальными отверстиями с межпоршневой камерой 36.

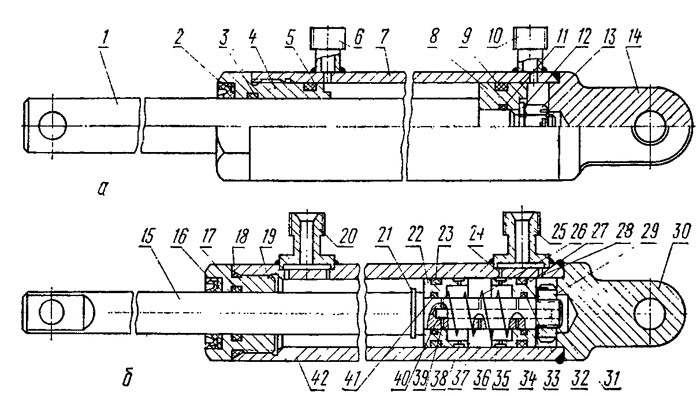

В хвостовике штока имеется осевой канал 40, соединяющий сквозные радиальные отверстия 34, 37 и 39. Среднее отверстие постоянно соединяет осевой канал с межпоршневой камерой, а крайние отстоят от торцовой кромки хвостовика и торца шайбы 33 на расстоянии большем, чем до уплотнительных колец 41 и 32. В гильзе 42 с двух сторон просверлены радиальные отверстия 24 и 28, соединенные между собой расточкой, выполненной в приваренных к гильзе штуцерах 20 и 25.

При крайних положениях штока одно из радиальных отверстий соединено со штоковой или бесштоковой полостью, другое — с соответствующей канавкой 35 или 38 одного из поршней. Эти канавки соединены радиальными отверстиями в поршнях с межпоршневой камерой 36. Положение обеих поддержек мотовила синхронизируется при крайних положениях мотовила. При достижении штоком крайнего вдвинутого положения (мотовило опущено) кольцевая канавка 35 в поршне совпадает с осевым отверстием 24 в гильзе. Межштоковая камера 36 через радиальные отверстия, кольцевую канавку в поршне и осевое отверстие в гильзе соединена со сливом. Если плунжерный гидроцилиндр не дошел к этому моменту до упора, то под действием веса мотовила выдавливаемое из гидроцилиндра масло перемещает поршень 22, преодолевая сопротивление пружины 26, при этом масло из межпоршневой полости свободно сливается через распределитель.

После того как откроется радиальный канал 39, масло из штоковой полости через осевой и радиальные каналы в хвостовике штока переливается из штоковой полости в бесштоковую и далее через распределитель на слив в гидробак. Так жидкость перетекает до тех пор, пока плунжер не дойдет до упора. При последующем подъеме мотовила нагнетаемое масло вначале перемещает поршень 22 до его упора, а затем шток.

Аналогично синхронизируется положение поддержек мотовила по высоте при полностью выдвинутом положении штока поршневого гидроцилиндра.

Для зерноуборочных комбайнов «Нива» и «Колос» разработана и испытана также гидросистема горизонтального перемещения мотовила с гидравлической синхронизацией перемещения по горизонтали. В этой 1идро-системе применены два поршневых гидроцилиндра 3 и 15 (см. рис. 104). Штоки этих гидроцилиндров соединены с опорами 2 16 мотовила, а глухие головки цилиндров —

с двуплечими рычагами 5 и 12, другие плечи которых связаны со штангами 4 и 14. Такое крепление гидроцилиндров обеспечивает сохранение зазоров между шнеком жатки и лопастями мотовила при его подъеме или опускании. Штоковая полость гидроцилиндра 15 соединена с бесштоковой полостью гидроцилиндра 3. Подводится и сливается масло из гидроцилиндров в бесштоковую полость гидроцилиндра 15 и штоковую полость гидроцилиндра 3. Диаметры поршней и штоков обоих гидроцилиндров подобраны так, что площадь сечения поршня гидроцилиндра 3 равна разности площадей сечения поршня и штока гидроцилиндра 15.

Гидроцилиндр 15 оборудован одним обычным поршнем, а гидроцилиндр 3 — двумя поршнями, аналогичными поршням гидроцилиндра 13 вертикального перемещения мотовила. Гидроцилиндры 13 и 15 отличаются только длиной хода. Синхронизацию горизонтального перемещения поддержек по величине хода, а также автоматического устранения рассогласования параллельности установки мотовила относительно режущего аппарата осуществляет гидросистема горизонтального перемещения аналогично гидросистеме вертикального перемещения мотовила.
