Плунжерные гидроцилиндры (табл. 11)
зерноуборочных комбайнов и валковых жаток выполнены по одной
конструктивной схеме (рис. 98), за исключением специального
гидроцилиндра 34-1-5-4.
Наружный цилиндр состоит из трубы и приваренной к ней задней
глухой головки. Труба внутри и снаружи не обработана. В
отверстие глухой головки ввернут штуцер, для уплотнения которого
применяют медную прокладку.
На резьбу трубы навертывают переднюю головку, отлитую из
высокопрочного чугуна. Соединение головки с трубой уплотняют
резиновым кольцом круглого сечения, размещенным в канавке
головки.
Плунжеры малых диаметров (гидроцилиндров 34-9-5 и ГА-15000А)
выполнены цельными, а больших диаметров (гидроцилиндров 34-9-9 и
СКПР-9-9) — пустотелыми.

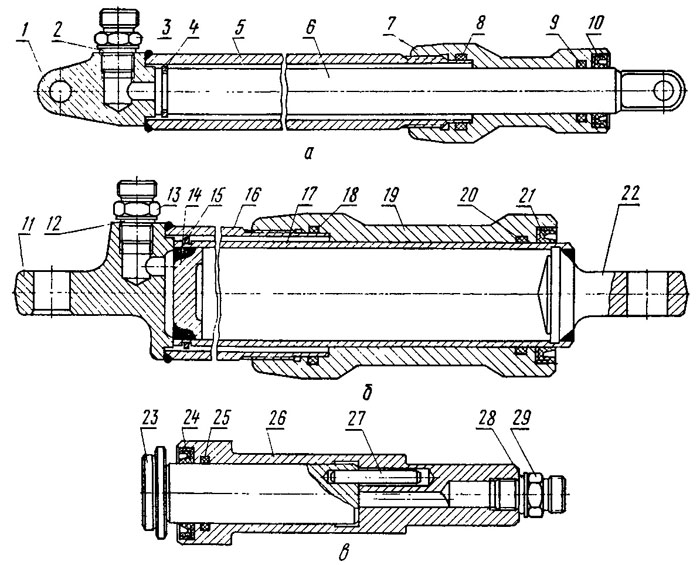

Рис 98 Плунжерные гидроцилиндры:
а — гидроцилиндр 34-9-5 подъема и опускания мотовила: б— гидроцилиндр
34-9-9 подъема и опускания жатки: в — гидроцилиндр 34-1-5-4 вариатора
мотовила; 1 и 11 — глухие крышки; 2, 12 и 28 — медные прокладки; 3, 13 и
29 — штуцера: 4 и 15 — упорные кольца: 5 и 16— наружные трубы; 6 и 23 —
плунжера; 7 и 19 — головки: 8. 9, 18, 20 и 25 — резиновые уплотнительные
кольца; 10, 21 и 24 — грязесъемные манжеты; 14 — донышко плунжера: 17 —
труба плунжера; 22 — головка плунжера; 26 — корпус гидроцилиндра; 27 —
штифт.
Таблица 11 Плунжерные гидроцилиндры
Марк»
Назначение
Лиа*
метр
плун
жера,
мм
Ход
плун
жера,
мм
Межцеитровое
расстояние,
мм
34-9-5
Для
подъема, опускания мотовила и закрытия копнителя
25
240
415-655
ГА-15000А
Для подъема
и опускания мотовила (кукурузоуборочной жат- кн)
25
530
705-1235
34-1-5-4
нли 51-1-5-4
Для
перемещения вариатора мотовила
35
25
*
34-9-9
Для подъема
и опускания жатки
60
360
620—980
СКПР-9-9
То же
60
360
1050—1410
Пустотелые плунжеры состоят из трубы,
донышка и головки, сваренных между собой. Сварные швы в
плунжерах выполнены так, что после сварки их верхний, наиболее
прочный и наиболее герметичный слой не срезается.
Для уплотнения плунжеров применяют резиновые уплотнительные
кольца круглого сечения, установленные в канавки головки, а для
предохранения их от попадания грязи в головках установлены
грязесъемцые манжеты.
Наружная поверхность плунжеров обработана с чистотой 0,16 (V10)
методом раскатки и хромирована. Ход плунжера ограничивает упор
его в глухую головку и упор в переднюю головку кольцом
прямоугольного сечения, вставленным в канавку плунжера.
Гидроцилиндр 34-1-5-4 (рис. 98, в) встроен в вариатор мотовила.
В гидроцилиндре на наружной поверхности корпуса 26 размещен
неподвижный в осевом направлении шкив вариатора с упорным
подшипником. Внутренняя расточка корпуса служит направляющей для
штока 23. На конце штока установлен упорный подшипник. Через
упорные подшипники усилие гидроцилиндра передается на подвижный
в осевом направлении шкив вариатора.
Проворот штока ограничен штифтом 27. Подвод масла с торца
гидроцилиндра через штуцер 29.
