Гидропривод очистки сеток
воздухозаборника зерноуборочных комбайнов «Нива» и «Колос»
При работе в поле сетки
воздухозаборника быстро забиваются, нарушая тепловой режим
двигателя комбайна. На комбайнах «Нива» и «Колос» сетки
воздухозаборника водитель очищает без остановки комбайна. Для
этого внутри воздухозаборника установлено два клапана,
приводимых в
движение специальным гидроцилиндром, управляемым распределителем

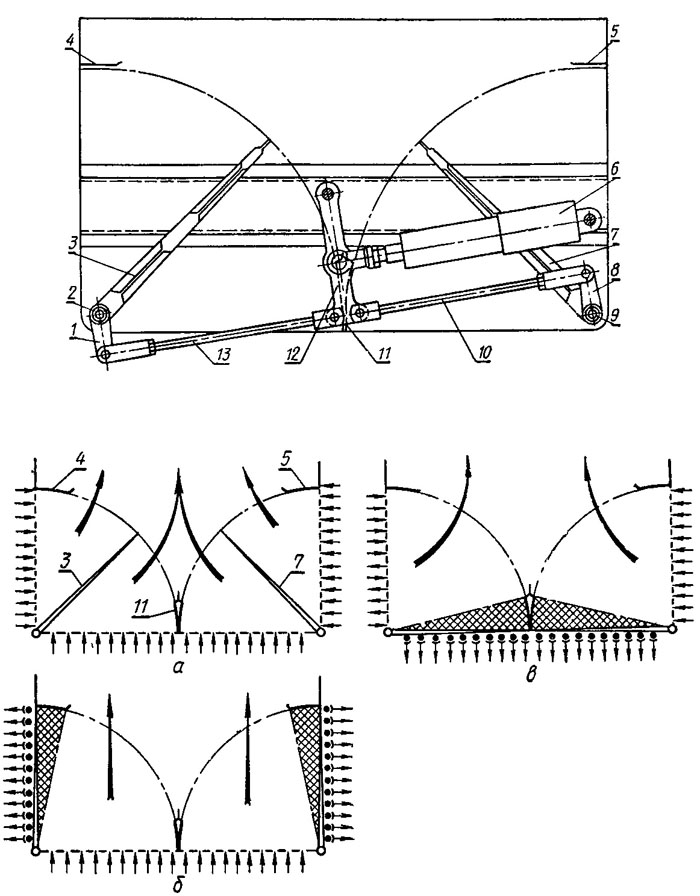

(рис. 101). Валы 2 и 9 клапанов 3 и 7 соединены шпонками с
рычагами 1 и 8. Тягами 13 и 10 рычаги соединены с рычагом 12,
приводимым в колебательное движение гидроцилиндром 6. При
нейтральном положении клапанов (рис. 101, а) воздух засасывается
через переднюю и боковые сетки. При засорении сеток
воздухозаборника, что определяют по приборам, показывающим
тепловой режим двигателя, водитель поочередно переводит клапаны
в крайнее положение. Сетки очищаются в результате ударов
клапанов по боковым стенкам (рис. 101,6) или по передней стенке
(рис. 101, в), а также за счет создания противопотока воздуха из
воздухозаборника наружу. Для этого в воздухозаборнике имеются
отсекатели 4, 5 и 11. В конце хода клапан доходит до отсекателя,
образуя запертый объем воздуха между клапаном, отсекателем и
сеткой воздухозаборника (на рис. 101 заштрихованная зона). Этот
воздух сжимается и выдавливается через сетку наружу, способствуя
очистке сеток воздухозаборника. Для очистки сеток
воздухозаборника по каждой из них наносят 2—3 легких удара.
|
