Гидроцилиндр ГАк-46000





Гидроцилиндр ГАк-46000 (рис. 100) применяют для выравнивания молотилки крутосклонного комбайна СКК-5. Гидроцилиндр двойного действия. Его особенность — наличие запорных клапанов непосредственно в глухой головке и специальных опорных цапф.

В гидроцилиндре к гильзе 10 приварено кольцо 11 с двумя цапфами, выполненными соосно. Цапфами гидроцилиндр шарнирно соединяют с промежуточной скобой, которая, в свою очередь, шарнирно соединена с кронштейном балки, закрепленной на молотилке, Гидроцилиндр и кронштейн опорной балки связаны промежуточной скобой в двух взаимноперпендикулярных осях, что позволяет иметь пространственный наклон гидроцилиндра при работе.

Внутренняя поверхность гильзы обработана до класса чистоты 0,16 (V 10). С торца к гильзе приварено днище 6, в которое вставлены запорные клапаны. Бесштоковая полость гидроцилиндра соединена с одним из клапанов отверстием 34. Другой клапан со штоковой полостью связан промежуточной трубкой, имеющей наружный диаметр 16 мм и толщину стенки 2,5 мм. Эта трубка приварена с одной стороны к бобышке глухой головки, другой — к бонке, приваренной к гильзе (на рис. 100 трубка не показана).

С противоположного конца в гильзу вставлена чугунная головка 12. Давление жидкости воспринимает стопорное кольцо 13 круглого сечения, вставленное в расточку гильзы. От перемещения внутри гильзы головку удерживает шайба 14, закрепленная на торце головки четырьмя болтами с пружинными шайбами. Шайба установлена так, что конусная фаска на ее наружном диаметре направлена в сторону стопорного кольца.

Внутри гильзы размещен поршень 9, посаженный на шток 15 и зажатый круглой гайкой 7, удерживаемой от откручивания стопорной шайбой 8. Для обеспечения высокой эксплуатационной надежности уплотнение движущихся поршня и штока выполнено из двух резиновых колец круглого сечения с защитными шайбами, изготовленными из второпласта или кожи.

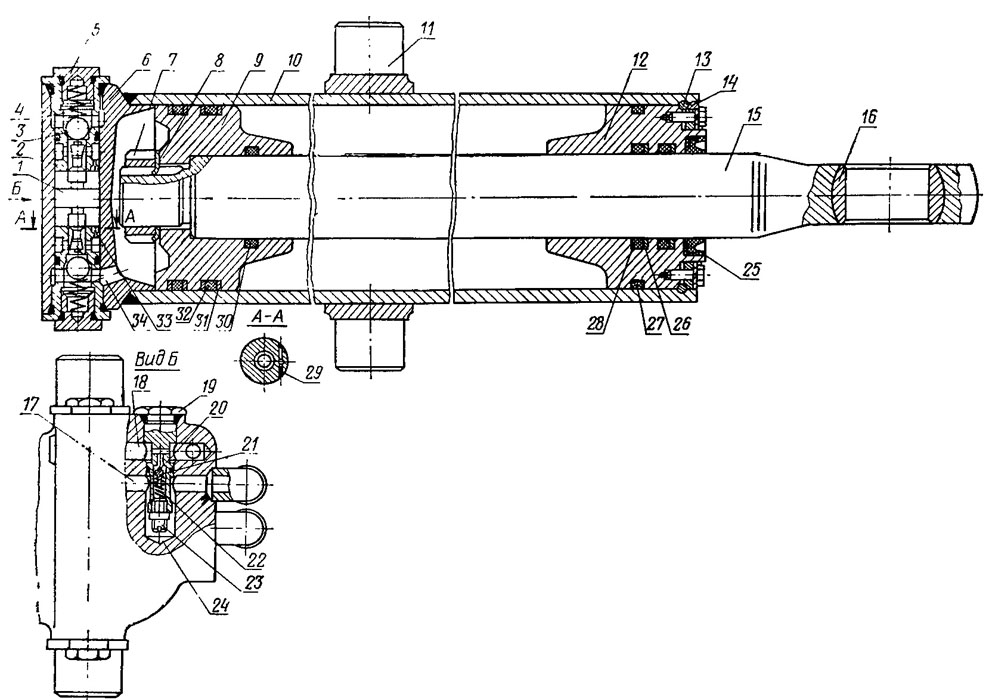

Рис. 100 Гидроцилиндр выравнивания крутосклонного комбайна СКК-5:
1 — поршенек; 2 —втулка. 3. 20 и 33 — шарики; 4 — пружина; 5 — пробка; 6 — днище; 7 — круглая гайка: 8, 14, 26 и 31 — шайбы; 9 — поршень; 10 — гильза; 11 и 13 — кольца: 1—головка; 15 — шток; 16 — сферическое кольцо (ролик); 17 и 18 — каналы: 19 — корпус клапана: 21 — направляющая;
22 — пружина; 23 — регулировочный винт; 24 — глухой канал: 25 — грязесъемная манжета; 27, 28, 30 и 32 — резиновые уплотнительные кольца; 29 — проволока; 34 — отверстие.










Поршень отлит из серого чугуна. Шток 15 по наружной поверхности обработан методом раскатки. Головка штока кованая. Для обеспечения пространственного наклона гидроцилиндра в головке штока вставлен сферическое закаленное кольцо 16 (ролик).

В днище гидроцилиндра размещены два запорных клапана шарикового типа. Каждый клапан состоит из втулки 2, шарика 3 и пружины 4. Для монтажа шарика с пружиной в торце втулки выполнено резьбовое отверстие под пробку 5.

Между втулками размещен поршенек 1, имеющий с обеих сторон толкатели. Расстояние между торцами толкателей меньше, чем расстояние между шариками. При отсутствии крена молотилки обе полости выравнивающего гидроцилиндра перекрыты запорными клапанами. Это

повышает безопасность работы на крутосклонном комбайне, так как при повреждении подсоединенных к гидроцилиндру шлангов или трубопроводов комбайн самопроизвольно не наклоняется.

При нагреве масла в гидроцилиндре, обе полости которого закрыты запорными клапанами, из-за температурного расширения жидкости в нем могут возникнуть большие давления. Для предотвращения этого в днище гидроцилиндра установлен предохранительный клапан, через который масло из запертой штоковой полости сливается в магистраль, соединяющую гидроцилиндр с распределителем системы выравнивания.

В глухой канал 24 днища вставлен корпус 19 клапана. В осевом канале этого корпуса размещен шарик 20 и пружина 22 с направляющей 21. Гнездом для шарика служит кромка осевого отверстия диаметром 2 мм, соединенного с радиальным отверстием такого же диаметра. Радиальное отверстие размещено в расточке корпуса, соединенной через канал 18 и трубку со штоковой полостью гидроцилиндра. Радиальные отверстия, соединяющие внутреннюю полость корпуса 19 клапана и канал 17, связаны с распределителем системы выравнивания и с расточками и каналами, размещенными между шариком запорного клапана и поршеньком.

При возникновении в гидроцилиндре давлений, превышающих допустимые, жидкость из штоковой полости, преодолевая сопротивление пружины 22, отрывает шарик 20 от гнезда и перетекает в канал 24, соединенный с распределителем. В результате слива излишнего объема масла из гидроцилиндра давление масла, вызванное его температурным расширением, падает до рабочего, и шарик вновь садится в свое гнездо. Клапан регулируют на давление открытия 100 кгс/см2 с помощью винта 23, который после регулировки стопорят контргайкой.

В качестве уплотнений в гидроцилиндре применены резиновые кольца круглого сечения. Кольца от грязи предохраняет грязесъемная манжета 25.
