Усталостная прочность каблучно-геленочного участка обуви (узла)

Показатель усталостной прочности каблучно-геленочного участка, от которого в значительной мере зависит сохранность формы обуви, ее удобство и износостойкость, характеризует устойчивость к динамическим знакопеременным нагрузкам, которым обувь подвергается в процессе эксплуатации. Значимость этого показателя особенно велика для обуви на высоком, особо высоком и среднем каблуках.

Испытание производят по методике ЦНИИКП на готовой обуви или узле, имитирующем ее каблучно-геленочный участок. Для испытаний от партии обуви отбирают 0,1 %, но не менее 2 пар.

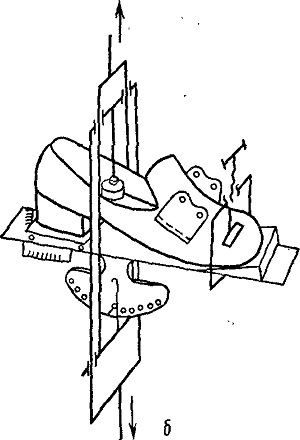

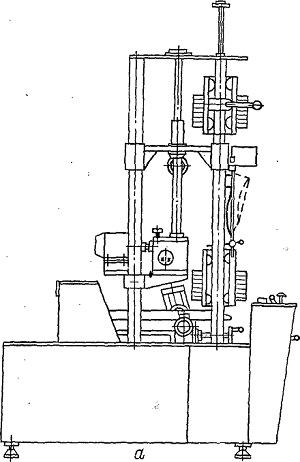

Рис. VI 11.13. Прибор для определения усталостной прочности каблучно - геленочного участка ойуви (а), приспособление к разрывной машине для определения стойкости геленочной части обуви в статических условиях и смещения каблука (б)

Прибор для испытания (рис. VIII.13, а) имеетмеха-низм для закрепления обувн (или узла, имитирующего каблучно-геленочный участок) в пучково-геленочном участке (в сечении 0,53Д), а также захват для каблука обуви (или пяточной части узла). Испытание основано на сообщении каблучно-геленочному участку обуви (узлу) циклических нагру зок в продольном направлении при постоянной растягивающей и сжимающей нагрузке, равной 100 Н, и скорости деформации 60 циклов в минуту. Каблуч но-геленочный участок испы тывают до начала разрушения. Показателями усталост ной прочности являются число циклов до начала разрушения, а также горизонтальное и вертикальное смещения каблука, которые определяют с помощью приспособления к разрывной машине (рис. VIII. 13, б), снабженного линейками.
