Оценка функциональных показателей обуви

Прочность крепления деталей низа в обуви рантового, доппельного и сандального методов (ГОСТ 9134—78)

 Метод испытания предусматривает применение приспособлений в комплекте с разрывной машиной. Приспособление для отрыва ранта от стельки (рис. VIII.8, а) состоит из двух частей: нижней для закрепления ранта и подошвы

и верхней для закрепления стельки и верха. Приспособление для отрыва подошвы от ранта в обуви рантовогс метода крепления, а также подошвы от заготовки верхе обуви доппельного и сандального методов крепления (рис. VIII.8, б) состоит из двух тисков: верхних для за крепления ранта или заготовки верха и нижних для закрепления подошвы. Прочность скрепления ранта со стелькой и ранта с подошвой испытывают на одном и том же образце.

Образцы, содержащие все элементы крепления, вырубают (вырезают) из обуви. Длина образца должна быть 40 мм, ширина 30—45 мм. Сначала на образце определяют прочность крепления ранта со стелькой, для чего закрепляют его в приспособлении так, чтобы подошва вместе с рантом была зажата между губками тисков, а стелька с верхом — между рифлеными поверхностями угольника и пластинкой, вставляемой между стелькой и подошвой.

Затем определяют прочность крепления подошвы с рантом. Для этого образец стороной, противоположной фрезерованному краю, вставляют в тиски приспособления так, чтобы сомкнутые губки вошли между рантом и подошвой или заготовкой верха и подошвой При этом двухниточная строчка, скрепляющая рант с подошвой, должна проходить у края зуба.

Прочность, Н/см, определяют по формуле

g = Р/I,

где Р — нагрузка при разрыве, Н; I — длина шва (до крайних проколов), см.

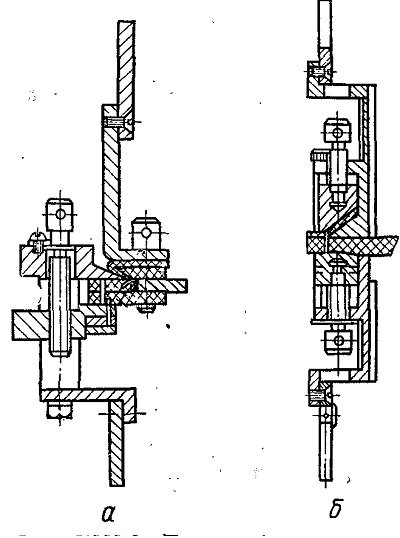

Рис. VIII.8. Приспособления к разрывной машине для отрыва ранта от стельки (а) и подошвы от ранта (б)
