Оценка функциональных показателей обуви

Прочность крепления подошв в обуви гвоздебортового метода (ГОСТ 9134—78)

 Испытание производят с применением приспособления (рис. VIII.9, а), позволяющего укреплять подошву 2 испытуемой полупары между губкой 1 и головкой 3 винта 4 с помощью рукоятки 5. Приспособление устанавливают на разрывной машине вместо нижнего зажима. Ремешок заготовки верха или образец, полученный путем надрезания цельной заготовки верха (рис. VIII.9, б), закрепляют в верхнем зажиме машины. Шир ина образца (параллельно линии крепления) составляет 40 мм, длина — 55 мм (считая от затяжной кромки).

На каждом образце (ремешке) определяют число крепителей и расстояние между крайними крепителями в сантиметрах. При испытании устанавливают разрывную нагрузку и отмечают характер разрушения образца (материал верха, подошвы, крепители и т. д.).

Прочность крепления g, Н, образца с одним крепителем равна нагрузке Р при разрыве.

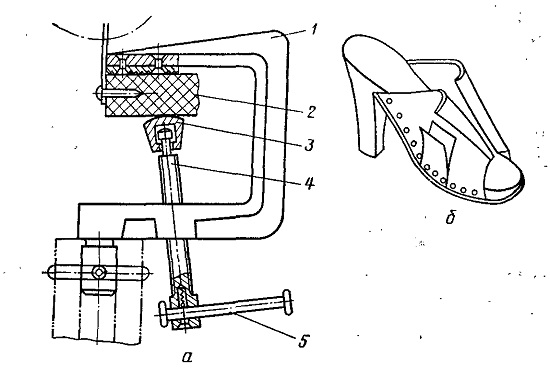

Рис. VIII.9. Приспособление к разрывной машине для определения прочности крепления подошвы гвоздебортового метода (а) и схема надрезания образца на заготовке верха обуви (б)

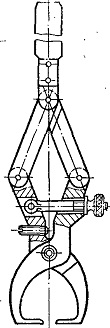

Рис. VI11.10. Приспособление к разрывной машине для определения прочности крепления подошвы в обуви гвоздевого, винтового и прошивного методов
