Отобранную обувь перед испытанием выдерживают до постоянной массы при
относительной влажности воздуха 65 ± 5 % и температуре 20 ± 3 °С. При
испытаниях на разрывной машине предельная нагрузка ее шкалы не должна
превышать нагрузку разрушения обуви или образцов более чем в 10 раз,
скорость движения нижнего зажима должна быть 100 ± 10 мм/мин.
VIII.3.2.
Определение линейных размеров обуви,
симметричности расположения, перекосов и толщины деталей
Линейные размеры обуви и ее деталей измеряют металлической линейкой или
масштабной лентой, штангенциркулем, кронциркулем и другими приборами,
обеспечивающими получение результатов с необходимой точностью (ГОСТ
9133—78).
Длину L, обуви (рис. VIII.1, а) определяют по
горизонтали от крайней точки пяточной части до наиболее удаленной точки
носочной части подошвы.
Высоту h измеряют:
полуботинок, туфель, сандалий — вертикально по линии заднего шва от
канта заготовки верха до подошвы или подложки;
сапог и сапожек (рис. VIII. 1, б) — по внешней
стороне голенища от середины верхнего канта или от касательной,
проведенной к наивысшей точке голенища, до подошвы или подложки;
ботинок, ботинок на резинках, полусапог, полусапожек (рис. VIII.1, б) —
по средней вертикальной линии берца, от середины верхнего канта до
подошвы или подложки.
В обуви на каблуках, прилегающих непосредственно к затяжной кромке
пяточной части заготовки верха, высоту обуви измеряют от верхнего канта
до каблука; в обуви на формованной подошве с бортиком и в обуви
сандального, строчечно-клеевого и строчечно-доппельного методов
крепления — по средней вертикальной линии пяточной части от канта до
стельки, подошвы, платформы или подложки.
Измеряют следующие параметры деталей обуви:
длину союзки lг
(см. рис. VII 1.1, б) в обуви с накладным носком — по средней линии от
точки ее пересечения с линией соединения носка с союзкой до точки ее
пересечения с линией соединения союзки с берцами; в обуви без накладных
носков — от линий соединения берцев с союзкой до края носка у подошвы;
длину носка l (см. рис. VIII. 1, а) — между
краем носка у подошвы и серединой прикрепления союзки к носку;
длину жестких внутренних задников — по линии соединения верха обуви с
низом от средней линии пяточной части полупары (от линии заднего шва) до
концов крыльев задников (как с внешней, так и с внутренней сторон
обуви);
длину подошвы в обуви —по осевой линии подошвы в два этапа: сначала
находят длину участка подошвы под
каблуком, затем — расстояние от середины фронта
каблука до наиболее удаленной точки носка подошвы. Общая длина подошвы
представляет собой сумму длин двух этих участков (длину участка под
высоким каблуком измеряют кронциркулем);

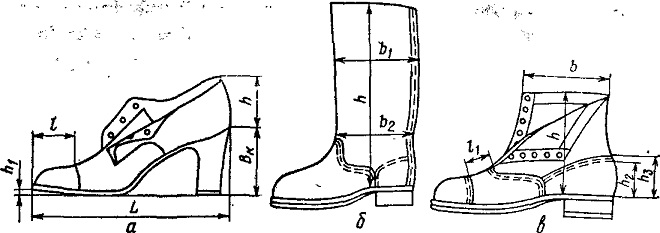

Рис. VIII. 1. Определение линейных размеров
обуви и ее деталей
длину набойки и каблука — по осевой линии от крайней точки пяточного
закругления до линии, проходящей через крайние точки фронта каблука;
длину супиниро-ванного каблука — от крайней точки пяточного закругления
до перпендикуляра, проведенного к осевой линии из точки наружного
крокуля;
ширину подошвы (для проверки парности обуви) в различных одноименных
участках — по горизонтали между точками, находящимися на ее внутренней и
наружной сторонах;
ширину берцев ботинок b (см. рис. VIII. 1, в) — по верхнему краю
внутреннего берца с наружной стороны обуви от заднего шва до угла берца,
образуемого верхним и передним краями берца; при закругленных углах — от
заднего шва до точки пересечения линии верхнего канта с касательной,
проведенной к переднему краю берцев;
наружную ширину голенища сапог — по линии, перпендикулярной передней
линии голенища на двух участках (рис. VIII.1, б): у верхней точки шейки
переда b2 и в наиболее широком месте (в икре) b1, затем со стороны
переднего края голенищ толщиномером измеряют толщину деталей верха.
Внутреннюю ширину голенищ на каждом участке находят, вычитая из наружной
ширины толщину голенища;
ширину заднего наружного ремня в двух точках: у верхнего канта и у
основания ремня (у подошвы);
ширину внутреннего ремня в двух точках: вверху
(у канта) и внизу (у грани стельки);
высоту задников h2 в обуви (см. рис. VIII. 1, б), за исключением сапог,
— по вертикали по линии заднего шва, от линии, соединяющей пяточную
часть с подошвой, подложкой, платформой или каблуком, до верхней грани
задника, определяемой на ощупь. Высоту задника сапог характеризуют двумя
показателями: высотой, замеряемой по вертикали по линии заднего шва от
подошвы или подложки до верхней горизонтальной строчки, и высотой,
измеряемой по первой вертикальной строчке в крыльях задника от подошвы
или подложки до верхней горизонтальной строчки;
высоту накладных задинок и круговых союзок h3 (рис.
VIII.I, в) и внутренних задних ремней— по вертикали по линии заднего шва
или средней линии пяточной части от верхнего края до линии соединения
пяточной части с подошвой, подложкой, платформой или каблуком (когда
пяточная часть соприкасается непосредственно с каблуком);
высоту каблука Вн в обуви (см. рис. VIII. 1, а) — по вертикали от грани
следа пяточного закругления по заднему шву до ходовой поверхности
набойки за вычетом толщины подошвы, платформы, подложки и кругового
декоративного ранта, измеренной в пучковой части;
приподнятость носка h1 (см. рис. VIII. 1, а) — по вертикали от нижнего
ребра уреза подошвы в носочной части до горизонтальной плоскости, на
которую установлена обувь;
перекос носков — половиной расстояния в миллиметрах между точками А и В,
расположенными на урезе подошвы (рис. VIII.2, а). Точки А и Б — крайние
точки линии соединения носка с союзкой;
перекос берцев — разницей между высотой внутренней и внешней сторон
берцев полупары, измеренной по вертикали от середины краев берцев до
подошвы;
перекос накладных задинок — разницей между высотой внутренней и внешней
сторон задинок, измеряемых по вертикали от линии их соединения с берцами
до подошвы в точках против граней фронта или крокуля каблука;
перекос заднего наружного ремня или заднего шва —
несовпадением прямой, проведенной вдоль шва и разделяющей его на две
равные части, со средней линией пяточной части обуви. Измерения
производят в двух местах: у верхнего края и у основания. Перекосом
считают максимальное отклонение;

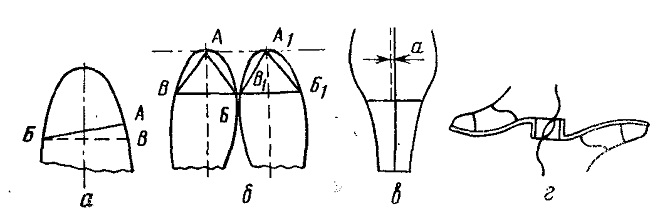

Рис. VI11.2. Определение перекосов,
симметричности расположения деталей
перекос жестких внутренних задников — разницей
между результатами измерения по вертикали внутренней и внешней сторон
задника от подошвы до его верхнего крыла, определяемого на ощупь в
точках против граней фронта и крокуля каблука;
симметричность носков в паре обуви — в каждой полупаре расстоянием от
точки А (рис. VIII.2, б), располагающейся на средней линии носка у
подошвы, до точек Б, В, Бг и Въ лежащих на линии соединения носка с
союзкой на границе с урезом с внешней и внутренней сторон полупары.
Носки считаются симметричными, если разница в измерениях внутренних
сторон носков обеих полупар равна разнице измерения внешних сторон (АБ—А1В1
— АВ— —Пределы допускаемых отклонений предусмотрены НТД;
симметричность расположения крыльев жестких задников в паре и полупаре —
длиной крыльев задника с внешней и внутренней сторон по линии соединения
верха обуви с низом. При этом за длину крыла принимают расстояние от
середины пяточной части до конца крыла, устанавливаемого на ощупь.
Разность в длине одноименных сторон задника в полупарах определяет
асимметричность расположения крыльев задника в паре;
перекос каблука — с помощью масштабной линейки по несовпадению средней
линии каблука, перпендикулярной ходовой поверхности набойки, со средней
линией пяточной части (рис. VIII.2, б). Расстояние а между двумя
указанными линиями характеризует перекос каблука;
парность каблуков по высоте в паре обуви — путем прикладывания каблуков
краями набоек и мест соединения подошв с пяточной частью (рис. VIII.2,
г).
Толщину деталей обуви измеряют толщиномером в следующих точках:
настрочной носок — в двух точках, находящихся на расстоянии 10 мм от
ближайшей строчки и 10 мм от средней продольной линии носка;
союзку — в двух точках: в области внутреннего и наружного пучков на
расстоянии 10 мм от краев, прилегающих к подошве;
перед — в области внутреннего и наружного пучков на расстоянии 10 мм от
краев, прилегающих к подошве, и в середине носочной части. Толщину
переда полусапог и сапог дополнительно измеряют посередине крыльев;
берцы ботинок — в трех точках: посередине берца на
расстоянии 20 мм от верхнего канта и на расстоянии 20 мм от нижнего
края, прилегающего к подошве, в передней части — на расстоянии 10 мм от
линии строчки союзки;
берцы полуботинок — посередине берца на расстоянии 10 мм от линии
задинки (при отрезных задинках) или посередине берца на расстоянии 1/3
высоты от нижнего края, прилегающего к подошве (без отрезных задинок);
берцы туфель — посередине на расстоянии 1/3 высоты от нижнего края,
прилегающего к подошве;
отрезные берцы ботинок на резинках — в трех точках: в верхней части
посередине между задним наружным ремнем и резинкой и посередине между
передним швом и резинкой на расстоянии 20 мм от верхнего края, а также
под резинкой на расстоянии 20 мм от нижнего края, прилегающего к
подошве;
целые берцы ботинок дополнительно измеряют в области внутреннего и
наружного пучков на расстоянии 10 мм от краев, прилегающих к подошве;
целые берцы туфель велосипедных—в двух точках: посередине берцев на
расстоянии г/з высоты от края, прилегающего к подошве, и в пучках на
расстоянии 10 мм от края, прилегающего к подошве;
целые берцы ботинок футбольных, конькобежных и др. — посередине берца на
расстоянии 20 мм от верхнего и нижнего краев, а также в области пучков
на расстоянии 10 мм от края, прилегающего к подошве;
круговая или полукруговая союзка — посередине пяточной части на
расстоянии 1/3 высоты от нижнего края, прилегающего к подошве, и в
области внутреннего и наружного пучков на расстоянии 10 мм от края,
прилегающего к подошве;
задинка — посередине на расстоянии 1/3 высоты от нижнего края;
задний наружный ремень — в верхней и нижней частях посередине ширины
ремня;
поднаряд — в тех же трех точках, где измеряют толщину переда;
накладной передний ремень (чувяки, спортивные туфли и т п.) — посередине
носочной части;
задний внутренний ремень — в тех же точках, что и у наружного ремня;
голенище — в двух точках на передней линии: в ниж-ней части на
расстоянии 10 мм выше шейки и в верхней наиболее широкой части;
подошва, стелька, подложка —в трех точках: по продольной оси в пучковой,
геленочной и пяточной частях;
формованная подошва — на участках, предусмотренных чертежом;
