Прочность крепления каблука и набойки (ГОСТ 9136—72)







 Стандарт предусматривает применение двух приборов в комплекте с разрывной машиной. Один из них (рис. VIII.11, а), используемый для определения прочности клеевого и гвоздевого крепления низкого каблука и набойки, состоит из двух скоб 1 и 2, укрепляемых на машине вместо зажимов. Скобы имеют пластины 3 с иглами 4. Контур пластин соответствует профилю боковой поверхности каблука, а выступающая часть игл повторяет указанный профиль. При сближении верхней и нижней скоб иглы входят между каблуком и подошвой или между каблуком и набойкой по линии их разделения Испытание можно производить как до полного отрыва каблука с определением нагрузки отрыва в ньютонах, так и путем доведения нагрузки (по шкале машины) до величины, нормируемой НТД на соответствующий вид обуви.

Второй прибор (рис. VIII.11, б и в), используемый для оценки прочности крепления среднего и высокого каблуков, состоит из двух узлов: приспособления 2 для закрепления пяточной части обуви, устанавливаемого вместо нижнего зажима, и клещей 1, представляющих собой рычажно-шарнирное устройство для захвата каблука, которые укрепляют в верхнем зажиме машины. При испытании прочности крепления каблука из пластмасс и подобных им материалов применяют клещи с захватывающей частью в виде пластин (см. рис. VIII.11, б),

размещаемых по линии соединения каблука с пяточной частью верха; при испытании крепления деревянного каблука — клещи с шипами (см. рис. VIII.11, в), захватывающими боковую поверхность каблука у фронта. При пуске машины происходит отрыв каблука, при этом определяют нагрузку отрыва в ньютонах. В табл. VIII.8 приведены нормы прочности крепления каблука.

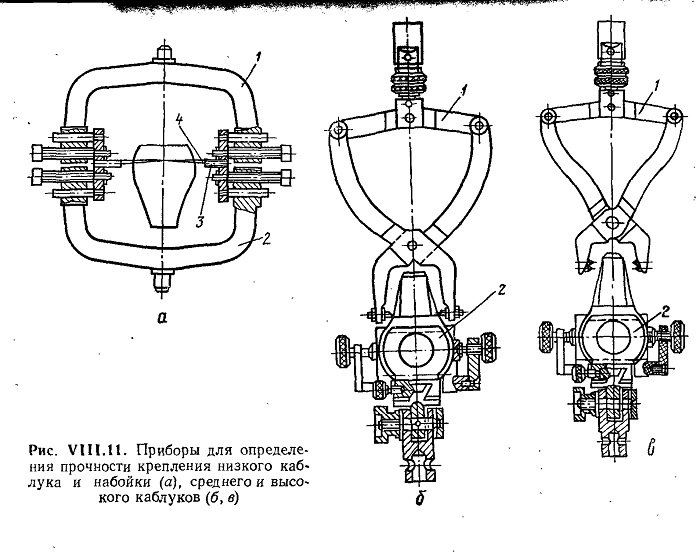

рис. VIII.11







Таблица VII 1.8. Нормы прочности крепления каблука
в обуви (ГОСТ 21463—87)



Материал заготовки верха обувн

Обувь

Каблук

Материал каблук а

Прочность, Н, не менее

Кожа, тек­стильный и искус­

Женская

Особо

ВЫСОКИЙ,

ВЫСОКИЙ

Синтетический,

деревянный

850

ственный

Мужская,

женская,

девичья

Средний

Си нтетический, резиновый

850



Мужская,

женская,

мальчи­

ковая,

девичья,

школьная

Низкий

Кожаный, рези­новый, деревян­ный, синтетиче­ский

800



Дошколь­

ная

»

Резиновый

450

Юфть

Мужская

»

Кожаный Резиновый фор­мованный

1200

900



Все другие

»

Резиновый

700
