Воздухоочиститель двигателя мотоцикла Днепр-12

Воздухоочиститель двигателя мотоцикла Днепр-12

Воздухоочиститель (рис. 8) вмонтирован в картер коробки передач. Воздухоочиститель снабжен воздушной заслонкой 2, облегчающей запуск и прогрев двигателя в холодную погоду.

Одной из главных причин износа цилиндров, поршней и поршневых колец, а также всех остальных трущихся деталей двигателя является проникновение внутрь двигателя через карбюраторы пыли и песка.

От исправного состояния воздухоочистителя во многом зависит длительность работы двигателя.

Очистка воздуха происходит так: попав под крышку очистителя, воздух под действием отражателя, укрепленного на крышке, отбрасывается на зеркало масляной ванны и, резко меняя направление, поступает в горловину воздухоочистителя, заполненную капроновой набивкой. Крупные частицы пыли, поступающие вместе с воздухом, ударяясь о масляную поверхность, оседают на дно масляной ванны. Мелкие частицы, уносимые воздушным потоком, задерживаются в горловине промасленным пакетом набивки. Из горловины воздухоочистителя очищенный воздух по воздухопроводам поступает в карбюраторы.

В корпусе воздухоочистителя установлен диск, который служит маслоуспокоителем.

Рекомендуется следующая периодичность промывки воздухоочистителя и смены масла: в особо пыльных условиях промывку воздухоочистителя без разборки и смену масла производить через каждые 500 км пробега, а в нормальных условиях через 1000 км летом и через 2500 км зимой.

Воздухоочиститель следует промывать в бачке с керосином или бензином: фильтр опустить в бачок, прополоскать, а затем резко встряхнуть для того, чтобы очистить от осевшей пыли. Полную разборку воздухоочистителя с промывкой пакетов производить через 5000 км пробега. После промывки капроновые пакеты необходимо промаслить.

Примечание. Воздухоочиститель заправляют тем же маслом, что и двигатель.

Последовательность разборки воздухоочистителя: снять воздухофильтр с картера коробки передач, предварительно отвернув стопорные винты;

снять верхнюю крышку воздухофильтра; слить загрязненное масло;

очистить от грязи корпус, промыть воздухофильтр и пакеты в керосине или бензине (по окончании промывки пакет окунуть в масло и затем дать стечь излишку масла);

собрать воздухофильтр в последовательности обратной разбор-

ке, залить масло в масляную ванну. При заливке масла верхнюю кромку воздухофильтра устанавливают горизонтально;

после заправки поставить верхнюю крышку воздухофильтра на место, зафиксировать замком, а затем установить воздухофильтр в горловину картера коробки передач и укрепить винтами.

Для того, чтобы облегчить запуск двигателя с контактно-масляным воздухофильтром, установлена воздушная заслонка в воздухопроводах карбюраторов. При полностью открытой заслонке 2 рукоятка находится в крайнем заднем положении, при закрытой заслонке— в крайнем переднем положении (рукоятка вверху), Заслонкой следует пользоваться только при запуске холодного двигателя.

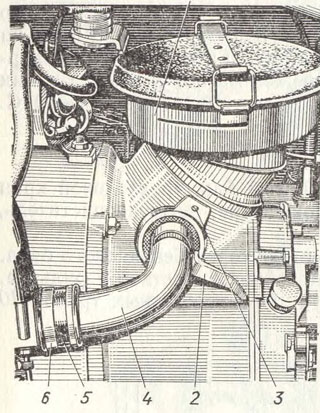

Рис. 8. Воздухоочиститель:
1 — воздушный фильтр; 2 — воздушная заслонка; 3 — стопорный винт крепления воздушного фильтра; 4 — всасывающая трубка; 5 — уплотнительная манжета; 6 — стяжной хомут
