Механизм газораспределения двигателя мотоцикла Днепр-12

Механизм газораспределения двигателя мотоцикла Днепр-12

Нормальная работа двигателя в значительной степени обусловлена правильной установкой теплового зазора между стержнем клапана и толкателем.

Регулировку зазора необходимо производить так. Открутить винт 9 (рис. 10) и снять крышку 10 вместе с уплотнительной прокладкой 8. Провернуть коленчатый вал двигателя до полного открытия впускного клапана. В этом положении отрегулировать зазор выпускного клапана. Затем провернуть коленчатый вал до полного открытия выпускного клапана и отрегулировать зазор впускного клапана. Для этого нужно ослабить контргайку 5 и вра-шать регулировочный болт 11 толкателя 7 в ту или другую сторону в зависимости от необходимости увеличения или уменьшения зазора. Установив нужную величину зазора, затянуть контргайку

5. Регулировку зазора производят тогда, когда двигатель находится в холодном состоянии; при этом величина зазора должна быть равна 0,1 мм для выпускного клапана и 0,07 мм для впускного клапана. Если зазор отсутствует или очень мал, то клапан не будет плотно прилегать к своему седлу в момент закрытия; если зазор

велик, будет запаздывать начало открытия клапана. Величину зазора следует проверять при необходимости.

При сборке двигателя правильность установки фаз газораспределения обеспечивается совпадением установочных меток на ше-стернях (рис. 11) коленчатого и распределительного валов (метки выбиты на шестернях, на рис. 11 они не показаны). После 10 000км пробега необходимо проверить состояние клапанов и при необходимости притереть их к гнездам, а также очистить цилиндры и поршневую группу от нагара.

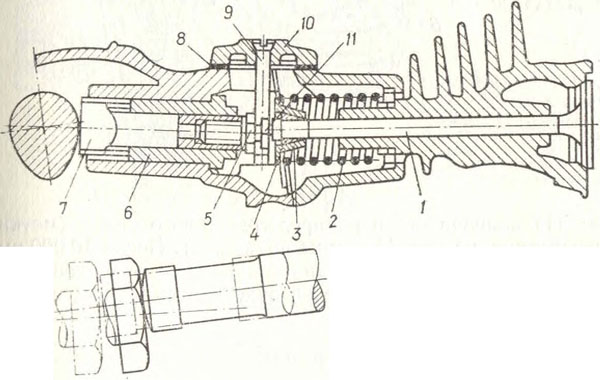

Рис. 10. Разрез механизма газораспределения:
1 — клапан; 2 — пружина клапана; 3 — тарелка клапана; 4 — сухарь; 5 — контргайка; 6 — направляющая толкателя; 7 — толкатель; 8 — прокладка; 9 — винт; 10 — крышка; 11 — регулировочный болт

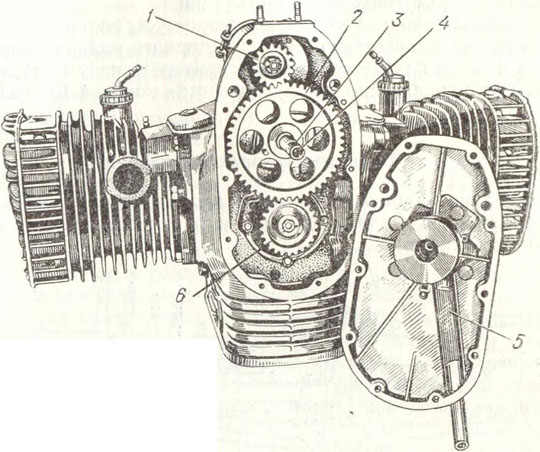

Рис. 11. Установка распределительного вала:
1 — шестерня генератора; 2 — шестерня распределительного вала; 3 — распределительный вал; 4 — кулачок зажигания; 5 — канал сапуна; 6 — шестерня коленчатого вала
