Система питания двигателя мотоцикла Днепр-12

Система питания двигателя мотоцикла Днепр-12

В систему питания входят: бензиновый бак, трехходовой кран с фильтром и отстойником, два карбюратора, воздухоочиститель, воздухопровод и бензопроводы.

Бензиновый кран (рис. 7) ввинчен в футорку бензинового бака. В нижней части крана расположен отстойник 5 с сеткой 6 фильтра. Бензин поступает через одну из двух бензопроводных трубок 10 и и различной высоты.

В корпусе 1 крана расположен золотник 3, имеющий одно осевое и два радиальных отверстия. Одно из них, сквозное, совпадает с отверстием высокой бензопроводной трубки (основное топливо), -а другое — с отверстием низкой бензопроводной трубки (резервное топливо). С другой стороны корпуса расположены два штуцера

для присоединения топливопроводных резиновых шлангов, подсо. единенных к карбюраторам.

Рукоятка крана имеет три положения; О — кран открыт; 3 — кран закрыт; Р — кран открыт на расход резерва. В резерве содер. жится около 2 л топлива.

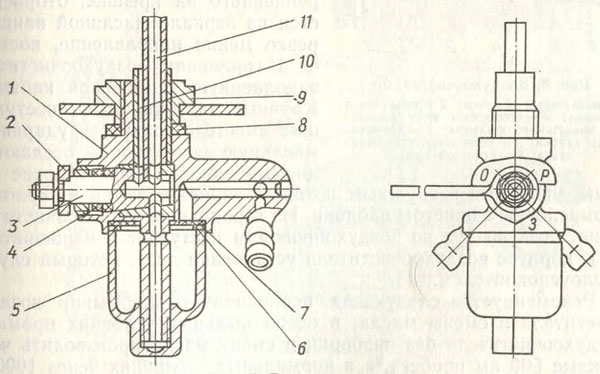

Рис. 7. Бензиновый кран:
1 — корпус; 2 — рукоятка; 3 — золотник; 4 — уплотнительная прокладка золотника; 5 — отстойник; 5 —сетка фильтра; 7 — уплотнительная прокладка отстойника; 8 — уплотнительная прокладка корпуса бензокраника; 9 — футорка; 10 — бензопроводная трубка резервного горючего; 11 — бензопроводная трубка основного горючего
