§ 5. РАНГОУТ И ТАКЕЛАЖ СУДНА С МЕХАНИЧЕСКИМ ДВИГАТЕЛЕМ

На транспортных судах с механическим двигателем рангоут (рис. 4) служит для крепления грузовых стрел, установки антенн и различных средств сигнализации. В общем случае рангоут такого судна состоит из грузовых мачт и полумачт (так называемых грузовых колонок) с прикрепленными к ним гру-

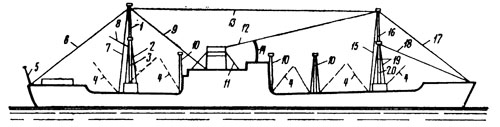

Рис. 4. Рангоут и такелаж судна с механическим двигателем:
1 — грот-стеньга; 2 — грота-ванты; 3 — грот-мачта; 4 — грузовые стрелы; 5 — флаг-шток; 6 — грот-стень-контр-штаг; 7 — грот-стень-фордун; 8 — гафель; 9 — грот-стень-штаг; 10 — полумачта; И—труб-штаги; 12 — сигнальный леер; 13 — антенна; 14 — сигнальные-фалы; 15 — фор-стень-фордун; 16 — фор-стеньга; 17 — фор-стень-штаг; 18 — фока-штаг; 19 — фока-ванты; 20 — фок-мачта

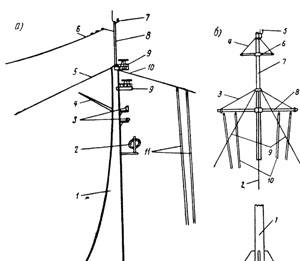

Рис. 5. Сигнальные мачты:

а — 1 — мачта; 2 — антенна РП; 3 — сигнальные огни; 4 — гафель; 5 — контрштаг; 6 — радио-антенна; 7 —клотикоеый огонь; 8—стеньга; 9 — антенны РЛС; 10 — штаг; И — фалы; б — 1 — мачта; 2 — штаг; 3 — топенанты сигнального рея; 4 — топенанты антенного рейка; 5 — клотиковый огонь;
6 — антенный реек; 7 — стеньга; 8 — сигнальный рей; 9 — ванты; 10 — сигнальные фалы

зовыми стрелами, легких сигнальных мачт, сигнальных и антенных реев, кормового флагштока и небольшого гафеля, на котором на ходу поднимается государственный флаг.

I На таких судах, как пассажирские, танкеры, рудовозы и другие, не имеющих развитого грузового устройства в виде огрел, рангоут либо вовсе отсутствует, либо имеется лишь в виде легких сигнальных мачт (рис. 5).

] Наибольшее развитие рангоут имеет на судах, предназначенных для перевозки штучных грузов.

На сухогрузных судах большой грузоподъемности бывает до 20 грузовых стрел и более. Для их крепления на судне устанавливают специальные грузовые мачты и колонки. В этом случае сигнальные огни, радиоантенны и т. п. располагаются на стеньгах грузовых мачт.

Поскольку с навигационной точки зрения для этой цели достаточно всего двух мачт, то на большинстве судов, независимо от их размеров, устанавливается, как правило, не более двух грузовых мачт, к которым крепится по две, четыре или пять стрел. Для крепления остальных стрел устанавливают парные грузовые колонны-полумачты. Мачты именуются так же, как и на парусных судах: фок-мачта, грот-мачта и т. д. Грузовые колонны называют просто носовые, кормовые или по шпангоутам, в районе которых они установлены.

В настоящее время наибольшее распространение имеют следующие конструкции грузовых мачт: одиночные и П-образные.

Оба указанных типа мачт имеют соответствующий стоячий такелаж. В связи с тем, что проводка снастей стоячего такелажа часто мешает работе грузовых стрел, на судах последних лет постройки встречаются мачты без стоячего такелажа, которые выполняются в виде:

одиночных мачт увеличенного диаметра; треногих мачт; двуногих JI-образных мачт.

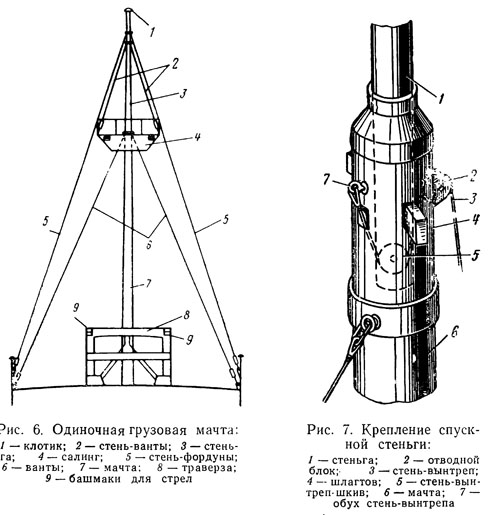

Одиночные мачты с вантами (рис. 6) для увеличения выноса стрел за борт обычно имеют в нижней части траверсу, а в верхней — прочный удлиненный салинг. Концы траверсы присоединяют к небольшим грузовым колонкам, одновременно служащим вентиляторами, или укрепляют на специальных стойках. На траверсе укрепляют башмаки шпоров легких стрел. На самой мачте эти башмаки устанавливают только в том случае, если мачта вооружается одной стрелой. На салинге крепят отводные блоки топенантов стрел и ходовые концы стень-вант. Стеньга с мачтой, как правило, изготовляется как одно целое.

Иногда на судах, которым часто приходится проходить под мостами, стеньги делают спускными. В этом случае их устанавливают над мачтой и убирают внутрь ее (так называемые телескопические мачты) или устанавливают около мачты.
как на парусных судах. Спуск и выстреливание стеньги осуществляется при помощи специальной снасти — стень-вынтрепа (рис. 7). В поднятом положении стеньга удерживается одним или двумя шлагтовами.

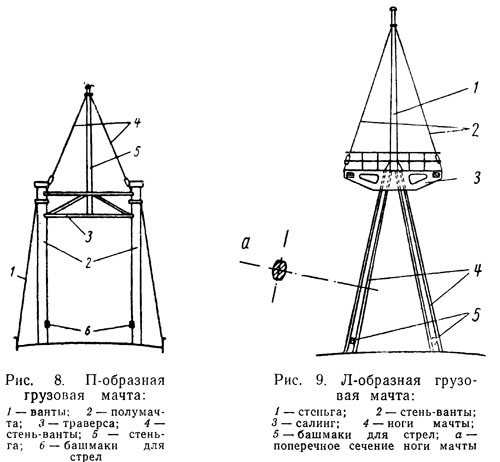

П-образные, или портальные, мачты (рис. 8) состоят из двух полумачт, топы которых соединены траверсой, образующей салинг. В середине салинга устанавливается стень-

га, которая, как и в одиночной мачте, может быть спускной. П-образные мачты применяются в тех случаях, когда необходимо установить стрелы с большим выносом за борт.

Башмаки для шпоров стрел устанавливаются непосредственно на полумачтах. У топов полумачт крепятся и блоки топенантов стрел.


Одиночные безвантовые мачты по своему внешнему виду напоминают одиночные мачты с 'вантами и отличаются от них большей массивностью и формой сечения. Сечение у таких мачт может быть не только круглым, но и овальным или
даже квадратным. Стеньга с мачтой изготавливается как одно целое и имеет стень-такелаж.

Треногие мачты на судах устанавливаются очень редко, так как подкосы, заменяющие ванты, загромождают палубу около мачты. Такие мачты применяются только при установке тяжеловесных стрел грузоподъемностью более 100 т либо на судах, имеющих всего одну-две стрелы и не перевозящих палубные грузы, например ледоколах, буксирах и т. п.


Большое распространение на современных судах получают двуногие Jl-образные мачты (рис. 9), имеющие в сечении форму эллипса и связанные в верхней части салингом. Башмаки шпоров стрел крепятся непосредственно на мачте, а блоки топенантов стрел — на салинге. Jl-образные мачты без-такелажа могут нести до четырех стрел грузоподъемностью по 3—5 т.

При вооружении тяжеловесными стрелами мачту на время работы подкрепляют съемным стоячим такелажем.

Преимуществом мачт этого типа является их меньший вес по сравнению с одиночными мачтами и возможность получения большого выноса стрел.

Все грузовые мачты на транспортных судах в болыпинстве

случаев устанавливают так, чтобы обух шпора стрелы и отводного блока топенанта у мачты были примерно в одной вертикальной плоскости. Этим создаются наиболее благоприятные условия для работы стрел.

Нижние концы мачт в большинстве случаев закрепляются в пяртнерсе на верхней палубе и в степсе, установленном на

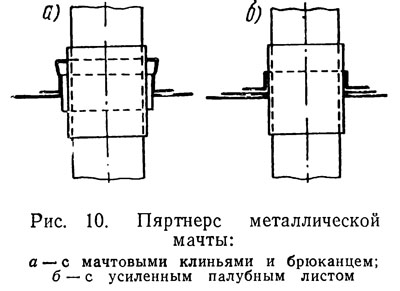

палубе твиндека, или в трюме на двойном дне. Если мачта проходит через рубки, имеющие прочную конструкцию, то пяртнерс может быть установлен на крыше рубки, а степс — на верхней палубе (рис. 10).

На небольших судах при вооружении мачт стрелами малой грузоподъемности шпоры мачт могут крепиться непосредственно на верхней палубе при помощи трех-четырех книц, приваренных к палубе, настил которой в этом месте подкрепляется и делается утолщенным.

Так как грузовые мачты никогда не устанавливают рядом с ходовым мостиком, то для удобства осуществления флажной сигнализации на стень-штаг-карнаке либо на фор-стень-контр-штаге над мостиком закрепляют несколько небольших блоков. Через эти блоки проводят сигнальные фалы, ходовые концы которых крепят на верхнем мостике или на крыльях ходового мостика.

Способы проводки снастей бегучего такелажа и их количество зависят от расположения мачт на судне, их конструкции и грузового вооружения. Так, например, на мачтах, имеющих тяжеловесные стрелы, некоторые снасти делают съемными и заводят только при работах с тяжеловесной стрелой. У П-образных мачт, если при них нет тяжеловесных стрел, установленных посередине, для крепления полумачт очень часто применяется крестовая проводка вант.

При такой проводке вантина от левой по-лумачты крепится на правом борту, а от правой — на левом.

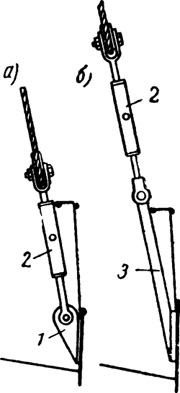

Рис. 11 Крепление ходовых концов стоячего такелажа: а —к обуху; б—к вант-путенсу; 1 — обух; 2 — талреп; 3 — вант-путенс


Чтобы стоячий такелаж не мешал при выполнении грузовых операций, стремятся уменьшить количество снастей за счет увеличения их толщины. На мачтах, вооруженных тяжеловесными стрелами, снасти стоячего такелажа иногда делают двойными или тросы заменяют звеньями стального прутка.

Коренные концы снастей крепят при помощи скоб к специально приваренным обухам на стеньгах и мачтах. Ходовые концы присоединяют к талрепам, которые крепят к обухам, установленным непосредственно на верхней палубе или шир-стреке, или же к вант-путенсам (рис. 11). Вант-путенсы желательно устанавливать на низкопалубных судах, чтобы предохранить талреп от преждевременного износа вследствие попадания морской воды.

Для подъема на салинги с целью осмотра и смазки блоков топенантов и прочих деталей вооружения грузовых стрел на мачтах устанавливают скоб-трапы из пруткового железа.

Подробное описание вооружения и крепления грузовых стрел, приведено в гл. IX «Грузовое устройство».
