6.15. Управление коммутационным
аппаратом
Назначение Набор функций, позволяющий
осуществлять управление коммутационным аппаратом различными
способами, контроль команд и целостность цепей управления.
Описание: Управление коммутирующим аппаратом может
осуществляться с места, с
пульта дистанционного управления (ПДУ), или телеуправление по
последовательному интерфейсу связи RS-485.
Местное или дистанционное управление выбирается переключателем
«УПРАВЛЕНИЕ» (внешний переключатель). В режиме местного
управления на вход «МУ» МКЗП подается логическая единица,
логический нуль соответствует дистанционному управлению.
Также для выбора режима управления (переключением между
дистанционным и телеуправлением - управлением по интерфейсу
RS-485) имеется программный переключатель «ПДУ/ТЕЛЕ»,
расположенный в меню «УСТАВКИ ЗАЩИТ» блока.. Оба режима требуют
логический «О» на входе «МУ».
В режиме управления «Местное» на индикаторе блока отображается
литера «М». Местное управление осуществляется кнопками «ВКЛ», «ОТКЛ»,
расположенными непосредственно на оборудовании.
В режиме управления «Дистанционное», на индикаторе блока
отображается литера «Д». Управление осуществляется с ПДУ по
искробезопасным цепям через блок дистанционного управления (БДУ),
выдающий команды на включение или отключение выключателя.
При срабатывании БДУ на включение
формируется сигнал «ВКЛ ПУ» на включение выключателя, при
отключении выключателя с ПДУ формируется сигнал «ОТКЛ ПУ» на
отключение выключателя. При неисправности ПДУ формируется сигнал
«Неиспр. ПДУ», действующий на отключение выключателя или сигнал
(действие выбирается программным переключателем
«Отключение/Сигнал Неиспр. ПДУ»),
При срабатывании неисправности ПДУ на отключение на индикаторе
блока выводится сообщение «СРАБОТАЛА ЗАЩИТА Неиспр.ПДУ», на
лицевой панели мигают светодиоды «ОТКЛ» и «АВАРИЯ». Вводится
блокировка включения выключателя, которая потом выводится при
устранении неисправности и квитировании сигнала кнопкой «СБРОС».
Формируется аварийный протокол «Неиспр.ПДУ». При срабатывании
неисправности ПДУ на сигнал на индикаторе блока выводится
сообщение «СРАБОТАЛА ЗАЩИТА Неиспр.ПДУ», на лицевой панели
включается светодиод «АВАРИЯ». Вводится блокировка включения
выключателя, которая потом выводится при устранении
неисправности. Сообщение сбрасывается кнопкой «СБРОС».
Формируется аварийный протокол «Неиспр.ПДУ».

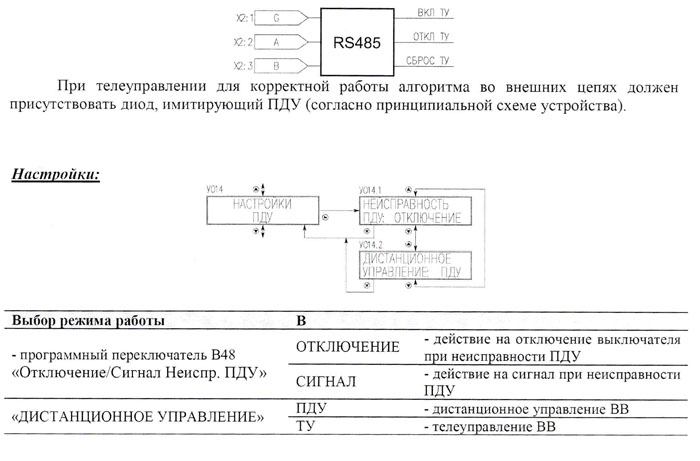

Телеуправление ВВ осуществляется с пульта диспетчера через
интерфейс связи RS-485. При этом в схему управления выключателем
поступают сигналы «ВКЛ ТУ» на включение, «ОТКЛ ТУ» - на
отключение выключателя.
|
