6.12. Напряжение на секции шин (Ucш)





Назначение: Сигнал наличия достаточного для работы оборудования напряжения.



Описание:

Напряжение на секции шин контролируется по линейному напряжению сети Uab. Алгоритм Ucш сравнивает значение с минимальным допустимым значение, заданным уставкой,

и, если Uab больше этой уставки, через выдержку времени, задаваемую временной уставкой, формируется сигнал Ucш. Этот сигнал используется алгоритмом включения выключателя (т.е., алгоритм не позволит включиться выключателю при напряжении Uab меньшем, нежели уставка Ucш), а также при совместной эксплуатации агрегатов (например, в составе РП, например, в алгоритме АВР).

Сигнал приходит на обмотку выходного реле К4 «Ucш» и может использоваться в алгоритмах других устройств.

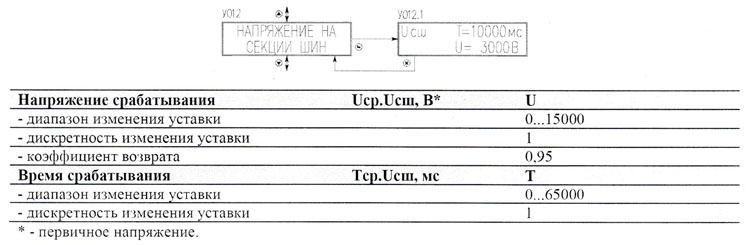

Уставки:















Уставка U - минимально допустимое рабочее напряжение. Выбирается исходя из требований к напряжению сети. Обычно силовое оборудование регламентирует устойчивую работу в пределах 85-115% Uhom, следовательно, уставка выбирается в диапазоне 85-100% Uhom. Для корректной работы устройства уставка Ucin должна быть больше уставки по напряжению ЗМН.

Уставка Т - независимая выдержка времени, предназначена для отстройки от кратковременных колебаний напряжения (устанавливается в пределах 5-10 секунд).
