6.13. Автоматическое повторное включение
(АПВ)
Назначение: Алгоритм, предназначенный для
однократного включения присоединения после отключения его
защитой минимального напряжения.
Описание:
В практике эксплуатации шахтовых сетей часты случаи
возникновения кратковременных просадок напряжения с быстрым
последующим восстановлением параметров сети. Для быстрого
повторного запуска оборудования может применяться алгоритм АПВ.
АПВ готово к действию через 10 с после включения выключателя
(подачи сигнала «РПВ»), При последующем исчезновении напряжения
(отключении агрегата защитой ЗМН) алгоритм АПВ запускается. Если
восстановление питающего напряжения произойдет в течение
времени, меньшего, чем время сброса алгоритма (задается
временной уставкой), по прошествии выдержки времени срабатывания
АПВ (задается временной уставкой) произойдет формировании
команды включения по АПВ.
При срабатывании АПВ на индикаторе блока выводится сообщение
«СРАБОТАЛА ЗАЩИТА Вкл по АПВ», на лицевой панели мигает
светодиод «ВКЛ». Сообщение сбрасывается кнопкой «СБРОС».
Формируется аварийный протокол «Вкл по АПВ».
Если восстановления сетевого напряжения не происходит в течение
времени сброса АПВ, алгоритм сбрасывается и в последующем
включения не произойдет. Запуск АПВ блокируется также при ручном
отключения выключателя, при сбросе от кнопки «Сброс» меню МКЗП
(сигнал «Квитирование»), при срабатывании БКИ и при
возникновении сигнала «Неисправность». На индикаторе блока
выводится сообщение «СРАБОТАЛА ЗАЩИТА Неусп. АПВ». Сообщение
сбрасывается кнопкой «СБРОС». Формируется аварийный протокол «Неусп.
АПВ».

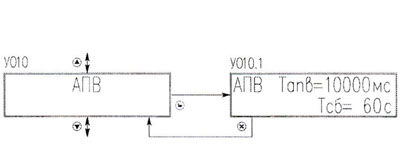

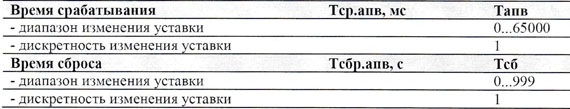

Уставки
|
