6.17. Функции диагностики

Контроль команд вкл/откл

Назначение: Функция, предназначенная для диагностики схемы управления

коммутационным аппаратом

Описание:

МКЗП осуществляет диагностику исправности выходных реле включения, отключения выключателя, диагностику отказа выключателя.

Если через 0,5 с после формирования сигнала «ОТКЛ» на отключение выключателя не исчезает сигнал «РПВ», формируется сигнал «Неотключение выключателя».

Дискретный вход hi 15 «Контр. ВКЛ» включается параллельно входу включения на блоке управления (БУ) ВВ, вход Ini6 «Контр. ОТКЛ» - параллельно входу отключения.

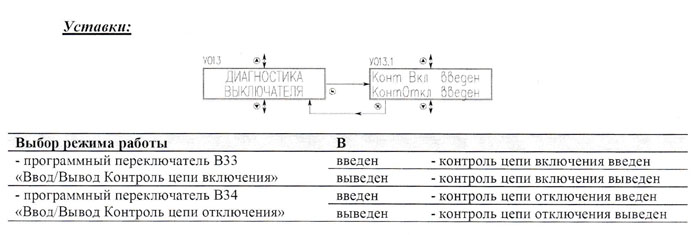

Неисправность выходного реле включения К1 выявляется, если после формирования сигнала «ВКЛ» на включение выключателя не проходит контроль цепи включения (сигнал «Контр. ВКЛ») и не происходит включения выключателя. Формируется сигнал «Неиспр. реле ВКЛ». Ввод/вывод контроля цепи включения осуществляется программным переключателем ВЗЗ «Ввод/Вывод Контроль цепи включения», при выведенном программном переключателе работает только диагностика отказа выключателя. Контроль цепи включения имеет постоянную задержку на возврат 0,1 с.

Неисправность выходного реле отключения К2 выявляется, если после формирования сигнала «ОТКЛ» на отключение выключателя не проходит контроль цепи отключения (сигнал «Контр. ОТКЛ») и не происходит отключения выключателя. Формируется сигнал «Неиспр. реле ОТКЛ». Ввод/вывод контроля цепи отключения осуществляется программным переключателем В34 «Ввод/Вывод Контроль цепи отключения», при выведенном программном переключателе работает только диагностика отказа выключателя. Контроль цепи отключения имеет постоянную задержку на возврат 0,1 с.

При неисправности цепей ВКЛ или цепей ОТКЛ формируется сигнал «Неисправность цепи управления» на блокировку включения выключателя и сигнализацию. При включении выключателя и неисправном реле ВКЛ на индикаторе блока выводятся сообщения «СРАБОТАЛА ЗАЩИТА Неиспр. РВ», «СРАБОТАЛА ЗАЩИТА Неиспр. ЦУ», на лицевой панели включается светодиод «АВАРИЯ». Вводится блокировка включения выключателя, которая потом выводится при устранении неисправности и квитировании сигнала кнопкой «СБРОС». Формируются аварийные протоколы «Неиспр. ЦУ», «Неиспр. РВ».

При отключении выключателя и неисправном реле ОТКЛ на индикаторе блока выводятся сообщения «СРАБОТАЛА ЗАЩИТА Неиспр. РО», «СРАБОТАЛА ЗАЩИТА Неиспр. ЦУ», на лицевой панели включается светодиод «АВАРИЯ». Отключение выключателя происходит при устранении неисправности, блокировка включения выключателя сбрасывается кнопкой «СБРОС». Формируются аварийные протоколы «Неиспр. ЦУ», «Неиспр. РО».

Если контроль цепи включения/отключения проходит (сигнал «Контр. ВКЛ»/«Контр. ОТКЛ») или выведены ключи B33/B34 и не происходит включение/отключение выключателя, формируется сигнал «Отказ Выключателя» на блокировку включения выключателя и сигнализацию. Если отказ выключателя происходит при включении, на индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТА Отказ Выкл», на лицевой панели включается светодиод «АВАРИЯ». Вводится блокировка включения выключателя, которая потом выводится при устранении неисправности и квитировании сигнала кнопкой «СБРОС». Формируется аварийный протокол «Отказ Выкл». Если отказ выключателя происходит при отключении, на индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТА Отказ Выкл», на лицевой панели включается светодиод «АВАРИЯ». Отключение выключателя происходит при устранении неисправности, блокировка включения выключателя сбрасывается кнопкой «СБРОС». Формируется аварийный протокол «Отказ Выкл».

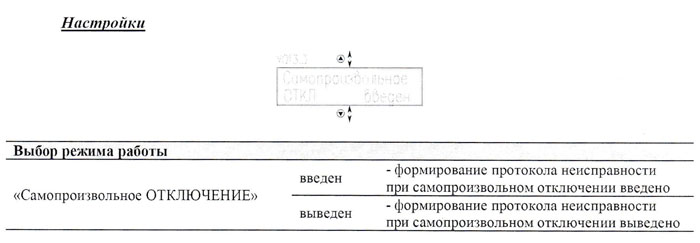

Самопроизвольное отключение

Если отключение выключателя произошло не от ручного, дистанционного или телеотключения или срабатывания защит (т.е., команда на отключение поступила сразу в цепи управления коммутационным аппаратом, минуя МКЗП), через постоянную выдержку времени

0,5 с формируется сигнал «Самопроизвольное отключение», действующий на сигнализацию. На индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТА СамопрОткл». Сообщение сбрасывается кнопкой «СБРОС». Формируется аварийный протокол «СамопрОткл».

Самопроизвольное отключение сбрасывается при ручном или автоматическом отключении выключателя (сигнал РО с постоянной задержкой на возврат 0,1 с) или квитировании.

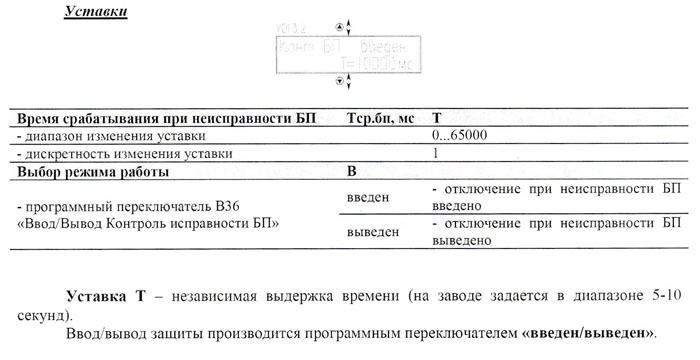

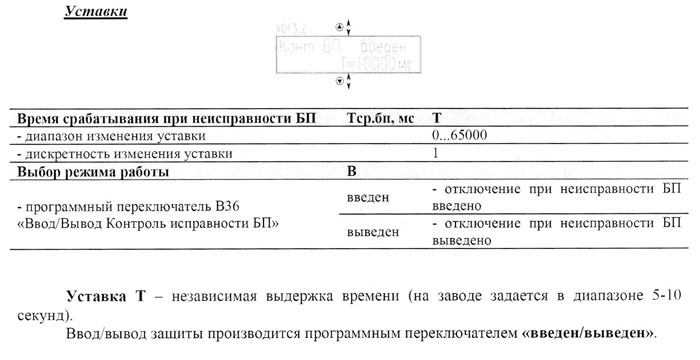

Неисправность блока питания

На дискретный вход МКЗП поступает сигнал «Контр. БП» об исправном состоянии блока питания ВВ. Отсутствие сигнала действует на блокировку включения выключателя. Ввод/вывод отключения выключателя при неисправности БП осуществляется программным переключателем «Ввод/Вывод Контроль исправности БП».

При включенном выключателе и исчезновении сигнала через регулируемую выдержку времени формируется сигнал «Откл. от БП» на отключение, блокировку последующего включения выключателя и сигнализацию. На индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТА Откл от БП», на лицевой панели мигают светодиоды «ОТКЛ» и «АВАРИЯ». Вводится блокировка включения выключателя, которая потом выводится при устранении неисправности и квитировании сигнала кнопкой «СБРОС». Формируется аварийный протокол «Откл от БП».

При отключенном выключателе и исчезновении сигнала блокируется включение выключателя, через постоянную выдержку времени 15 с формируется сигнал «Неиспр. БП»,

действующий на сигнализацию. На индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТА Неисп.ВЫКЛ», на лицевой панели включается светодиод «АВАРИЯ». Вводится блокировка включения выключателя, которая потом выводится при устранении неисправности и квитировании сигнала кнопкой «СБРОС». Формируется аварийный протокол «Неиспр. БП».
