АГЗ

При срабатывании внешней защиты 4 (АГЗ) через выдержку времени, заданную временной уставкой, формируется сигнал «АГЗ откл» на отключение, блокировку включения выключателя и сигнализацию или сигнал «АГЗ 3 сигн», действующий на сигнал, блокировку включения выключателя и сигнализацию.

При срабатывании защиты на отключение на индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТА АГЗ». Вводится блокировка включения выключателя, которая потом выводится при исчезновении признака, сообщение сбрасывается кнопкой «СБРОС». Формируется аварийный протокол «АГЗ». При срабатывании защиты на сигнал на индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТА АГЗ сигнал», на лицевой панели включается светодиод «АВАРИЯ». Вводится блокировка включения выключателя, которая потом выводится при исчезновении признака, сообщение сбрасывается кнопкой «СБРОС». Формируется аварийный протокол «АГЗ сигнал».

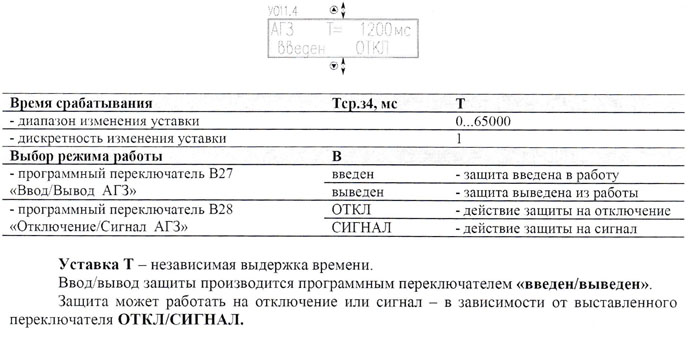

Уставки
