6.10. Зашита от замыканий на землю (33)

Назначение: Защита от однофазных замыканий на землю.

Описание:

Защита от замыканий на землю работает на основе анализа формируемых сигналов тока и напряжения нулевой последовательности. В связи с этим существует 4 способа реализации защиты (токовая, по напряжению, комбинированная, направленная).

Защита выполнена с регулируемой выдержкой времени и действует на отключение выключателя или на сигнал.

Токовая зашита от замыканий на землю

Запуск защиты происходит при превышении током нулевой последовательности параметра, заданного уставкой. Через выдержку, заданную временной уставкой, формируется сигнал «33» на отключение выключателя или сигнал «33 сигн», действующий на сигнализацию и блокировку включения выключателя.

Зашита от замыканий на землю по напряжению

Запуск защиты происходит при превышении напряжением нулевой последовательности параметра, заданного уставкой. Через выдержку, заданную временной уставкой, формируется сигнал «33» на отключение выключателя или сигнал «33 сигн», действующий на сигнализацию и блокировку включения выключателя.

Комбинированная зашита от замыканий на землю

Данный вид алгоритма 33 анализирует сигналы тока и напряжения нулевой последовательности как это описано выше, и при одновременном превышении уставок формирует сигнал «33» на отключение выключателя или сигнал «33 сигн», действующий на сигнализацию и блокировку включения выключателя.

Направленная защита от замыканий на землю

В отличие от комбинированной, в алгоритм этой защиты включен анализ угла между током и напряжением нулевой последовательности, что позволяет определить до или после выключателя произошло замыкание на земля. Если замыкание произошло после выключателя, формируется сигнал «33» на отключение или сигнал «33 сигн», действующий на сигнализацию и блокировку включения выключателя.

При срабатывании защиты на отключение на индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТА 33», мигает светодиод «ОТКЛ». Сброс сообщения производится кнопкой «СБРОС». Формируется аварийный протокол «33». При срабатывании защиты на сигнал на индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТА 33 сигнал», включается светодиод «АВАРИЯ». Вводится блокировка последующего включения выключателя, которая выводится при исчезновении признака. Светодиод отключается при исчезновении признака, сброс сообщения осуществляется кнопкой «СБРОС». Формируется аварийный протокол «33 сигнал».

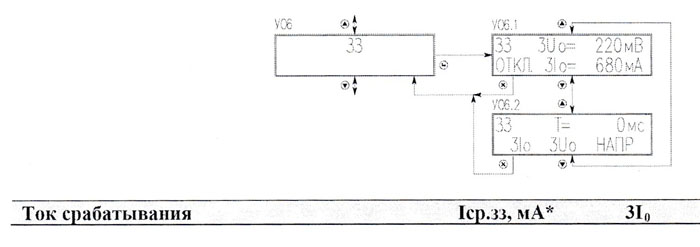

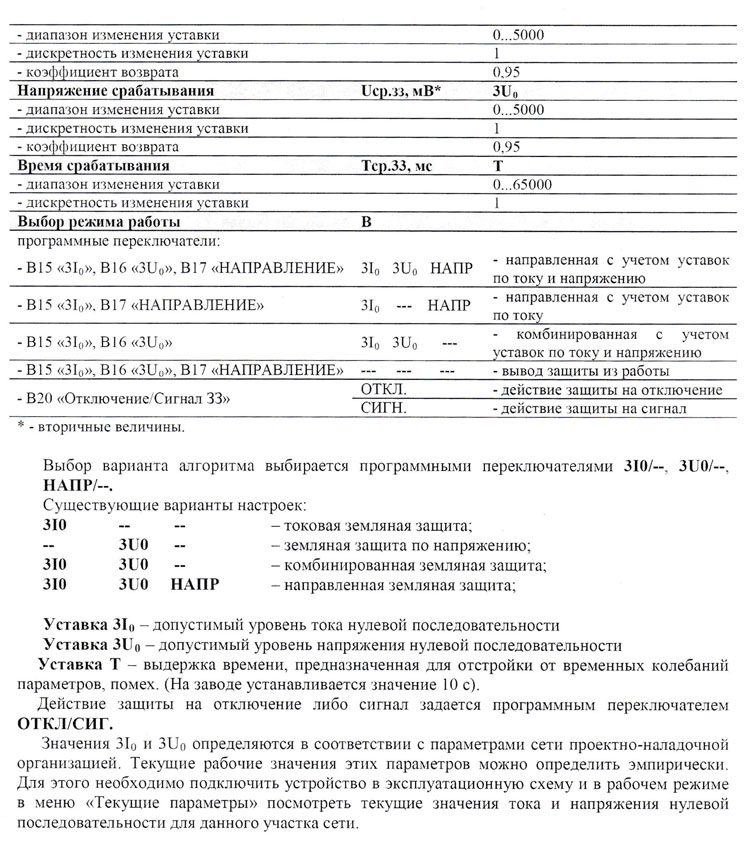

Уставки:
