6.11. Защита по току утечки




Назначение: Защита от утечки тока.

Описание:

МКЗП осуществляет диагностику сопротивления изоляции присоединений совместно с блоком контроля изоляции (БКИ). При снижении сопротивления изоляции БКИ передает МКЗП сигнал срабатывания.

В связи с тем, что блок МКЗП может работать совместно с БКИ в режиме БРУ (БКИ-1,14-2111 или БКИ-6-ЗШ) и в режиме утечки (БКИ-1,14- ИИ), предусмотрен программный переключатель -- ОТКЛЮЧЕНИЕ/БЛОКИРОВКА. Для корректной работы алгоритма он должен быть правильно установлен в зависимости от подключенного блока БКИ.

При возникновении утечки блок БКИ производит формирование команды на отключение сети, подает ее в цепь управления коммутирующим аппаратам, а также передает блоку МКЗП для регистрации утечки и формирования протокола

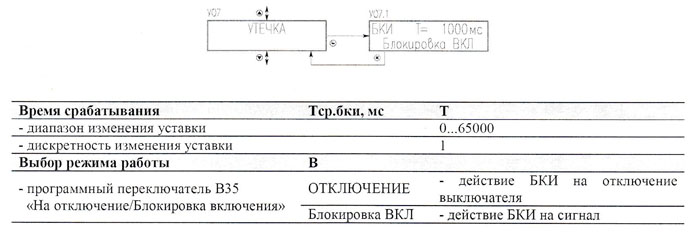

Уставки:













Выбор действия алгоритма - на отключение выключателя либо на сигнализацию с последующей блокировкой включения производится программным переключателем БЛОКИРОВКА/ОТКЛЮЧЕНИЕ.

Уставка Т - выдержка времени, предназначенная для корректной регистрации утечки. (Рекомендуемое значение - 500мс).
