6.18. Устройство резервирования при отказе выключателя (УРОВ)

Назначение: Алгоритм, предназначенный для формирования команды на отключение коммутирующего аппарата вышестоящего в схеме распределительного устройства при отказе собственного выключателя.

Описание:

При срабатывании защит или поданной команде ручного отключения выключателя, но не произошедшем отключении через выдержку времени, задаваемую временной уставкой формируется сигнал «УРОВ» на выходное реле КЗ «УРОВ», контакты которого подают сигнал на отключение и блокировку последующего включения вышестоящих выключателей с фиксацией сигнала «АВАРИЯ».

Комбинация защит, которые запускают алгоритм УРОВ, частично может настраиваться программными переключателями: о МТЗ;

о Ускорение МТЗ;

о ДЗ;

о Контроль отключения;

о ЗМН (вводится/выводится программным переключателем); о ЗМТ (вводится/выводится программным переключателем); о ЗНФ (вводится/выводится программным переключателем); о 33 (вводится/выводится программным переключателем);

о Контроль блока питания (вводится/выводится программным переключателем); о Ручное отключение (вводится/выводится программным переключателем); о Внешняя защита 1 (вводится/выводится программным переключателем); о Внешняя защита 2 (вводится/выводится программным переключателем); о Внешняя защита 3 (вводится/выводится программным переключателем); о АГЗ (вводится/выводится программным переключателем); о ЗПТ (вводится/выводится программным переключателем); о Утечка (вводится/выводится программным переключателем).

Кроме того, Алгоритм УРОВ может производить контроль токов фаз и формировать команду на отключение только при токах, больших задаваемой токовой уставки.

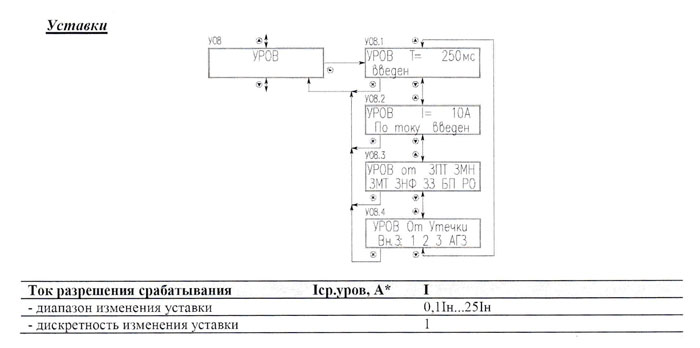

Уставка I - предназначена для задания минимального значения тока, при котором будет формироваться команда УРОВ. (Рекомендуется ставить значение 10-30% 1ном)

Задание режима формирования команды - с контролем или без фазных токов - задается программным переключателем «УРОВ по току введен/выведен». Применение данного алгоритма определяется набором аварий, критичных для данной схемы. Если определяющими являются токовые защиты (МТЗ, ЗНФ), то введенный контроль фазных токов позволяет дополнительно контролировать состояние сети. В случае, если УРОВ используется также и для других защит - 33, ЗМН и др, функции. Рекомендуется вывести.

Уставка Т - независимая выдержка времени, предназначена для отстройки от помех, а также для задания предельно допустимого времени ожидания отключения собственного коммутирующего аппарата. Значение определяется исходя из особенностей конкретной схемы, но должно быть больше временной уставки МТ31.

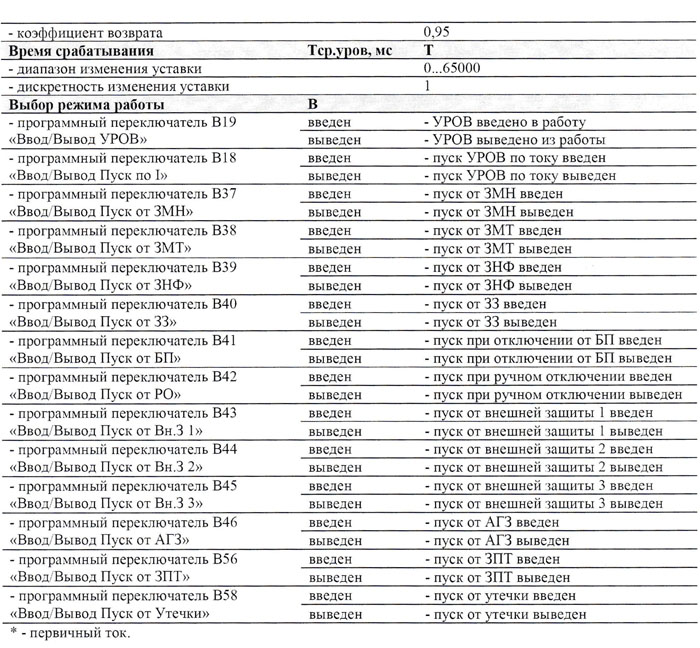

Программные переключатели служат для комбинирования списка защит, запускающих алгоритм УРОВ.

Ввод/вывод алгоритма производится программным переключателем «введен/выведен».
