Буровая установка ЛБУ-50

Установка ЛБУ-50 предназначена для бурения (в зависимости от вида применяемого инструмента) артезианских и гидрогеологических скважин или шурфов. Основной вид бурения — шнековый. Шурфы бурят специальным цилиндрическим буром. Разгрузка бура, уборка породы от устья шурфа железобетонными или деревометаллическими кольцами механизированы. Категория буримых пород — до IV включительно.

Буровой станок смонтирован на шасси автомобиля ЗИЛ-131А. Привод — от двигателя автомобиля через коробку отбора мощности, установленную на корпусе раздаточной коробки. Все узлы бурового станка установлены и закреплены на общей раме, прикрепленной к лонжеронам автомобиля с помощью стремянок через деревянные прокладки. К раме шарнирно прикреплена телескопическая мачта, которая при транспортировке станка укладывается в горизонтальное положение.

Вращение на буровой инструмент от раздаточной коробки автомобиля передается трансмиссией бурового станка. На раме и мачте смонтированы гидравлическое и электрическое оборудование и узлы управления станком.

Техническая характеристика установки ЛБУ-50 приведена в табл. 1.13, а кинематическая схема ее показана на рис. 1.26.

Изготовитель — Г10 «Геомаш», г. Щигры Курской области.

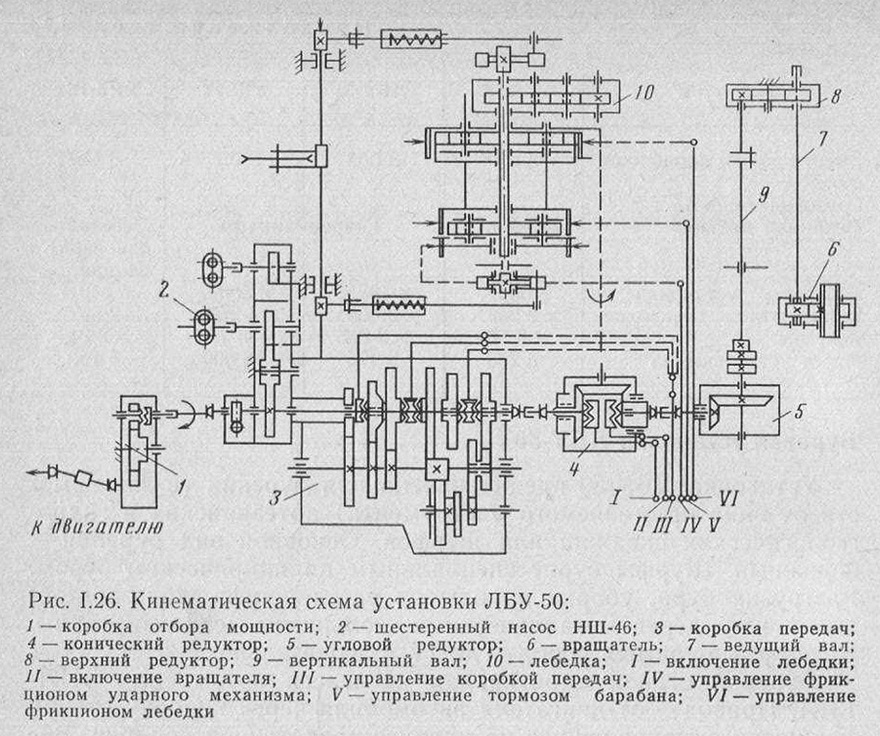

Рис. 1.26. Кинематическая схема установки ЛБУ-50:
