Установка УГБ-50М предназначена для бурения гидрогеологических скважин,
а также для проходки скважин при инженерных и разведочных работах.
Основной вид бурения — вращательный, без промывки с использованием
шнеков. При наличии промывочного насоса можно бурить колонковым способом
с применением стандартного бурового инструмента, а также можно бурить и
ударно-канатным способом.
Установка смонтирована на шасси автомобиля
ГАЗ-66-02 высокой проходимости. На специально оборудованном автоприцепе
размещен буровой инструмент, обеспечивающий самостоятельную работу
установки в полевых условиях. Привод бурового станка — от двигателя
Д65ЛС (частота вращения вала 1600 об/мин), расположенного вместе с
основными узлами установки на сварной раме, которую крепят к раме
автомобиля.
На одной оси с двигателем установлены коробки передач, лебедки и тормоз.
Мачта соединена с рамкой с помощью задней стойки и откидывающихся
кронштейнов. По направляющим мачты перемещается вращатель установки,
получающий вращение от коробки передач через вертикальный вал. Вращатель
перемещается с помощью двух гидроцилиндров подачи. В средней части рамы
расположен ударный механизм с оттяжным роликом.
Пост управления расположен там же, где сосредоточены все органы
управления установкой, размещены дроссель гидросистемы и
гидрораспределитель, которые служат для управления работой цилиндров
подачи и цилиндров спуска-подъема мачты. Установка оснащена комплектом
ограждений, обеспечивающих безопасную работу буровой бригады.

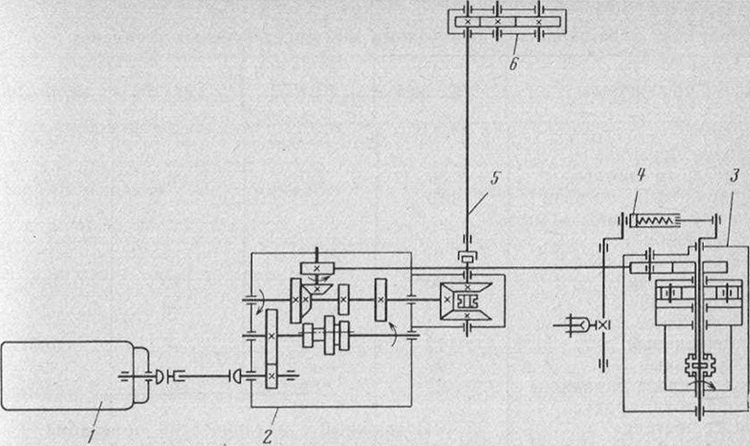

Техническая характеристика установки УГБ-50М приведена в табл. 1.13, а
кинематическая схема ее показана на рис. 1.25.
Изготовитель — ПО «Геомаш», г. Щигры Курской области.
