Буровая установка УШ-2Т
Установка УШ-2Т предназначена для бурения геофизических скважин шнековым
способом в труднодоступных районах. Установка смонтирована на болотном
тракторе 100МЗБ и приводится в действие от его двигателя. На раме
установки находятся: мачта с подвижным вращателем, гидроцилиндром
перемещения вращателя, валом привода вращателя и опорными
гидравлическими домкратами, блок привода, гидроцилиндр подъема мачты,
гидравлические устройства и пульт управления.
Мощность на механизмы буровой установки передается
от верхнего вала коробки перемены передач трактора, связанного муфтой с
блоком привода установки. От блока привода установки осуществляется
привод (через вертикальный вал) подвижного вращателя и шестеренного
насоса, питающего цилиндры гидроподъемника, опорные домкраты и цилиндр
подъема мачты.
Для ускорения спуско-подъемных операций в гидросистему включены два
параллельно работающих шестеренных насоса с приводом от переднего конца
коленчатого вала двигателя трактора. Опорные домкраты мачты, система
питания которых связана с цилиндрами подачи, обеспечивают автоматическую
разгрузку рамы трактора во время бурения. Вращатель имеет три диапазона
частоты вращения. Каждый диапазон изменяется вводом в зацепление
соответствующей пары шестерен блока привода. Установкой управляют с
пульта, на котором расположены органы оперативного управления и приборы
контроля процесса бурения.
Техническая характеристика установки УШ-2Т приведена в табл. 1.13, а
кинематическая схема ее показана на рис. 1.27.
Изготовитель — ПО «Геомаш», г. Щигры Курской области.

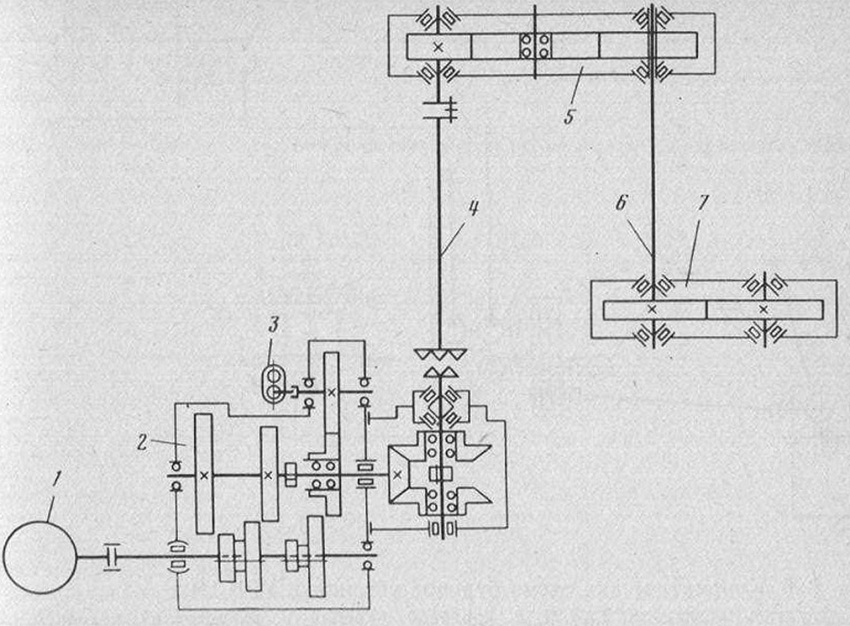

Рис. 1.27. Кинематическая схема установки УШ-2Т:
1 — двигатель трактора; 2 — блок привода; 3 — шестеренный насос ИШ-10; 4
— вертикальный вал; 5 — верхний редуктор; 6 — ведущий вал; 7 — вращатель
